三通螺纹角座阀

卡箍三通角座阀由气动执行器和三通结构阀体组成,阀体共有三处通孔,主要作用是实现介质的换向分流、或混合功能。连接方式采用内螺纹连接,和现场的管道的外螺纹对准拧紧来达到密封作用。 螺纹标准有NPT、BSPT、G、RC等螺纹可选。

用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体。


产品资料下载

三通螺纹角座阀-气动-不锈钢-FNPT-G

卡箍三通角座阀由气动执行器和三通结构阀体组成,阀体共有三处通孔,主要作用是实现介质的换向分流、或混合功能。连接方式采用内螺纹连接,和现场的管道的外螺纹对准拧紧来达到密封作用。 螺纹标准有NPT、BSPT、G、RC等螺纹可选。

用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体。



三通螺纹角座阀工作原理

阀门在非工作状态时,由于弹簧力的作用,阀门C端常闭,B端常开;当执行器活塞被压缩气体作用时,阀门C端打开,B端关闭。双作用形式时,靠压缩空气控制阀门开启与关闭。



三通螺纹角座阀技术参数

管道压力:Max16bar (232psi)

控制压力:3-8bar (43.5-116psi)

控制介质:洁净的压缩空气或中性气体

阀体材质:CF8M

气缸材质:CF8

密封材质:PTFE

介质温度:-10℃ — +180℃ (PTFE常温型)

环境温度:-10℃ — +80℃

控制形式:单作用常闭,双作用常闭,双作用自由态

连接形式:螺纹式、快装式

适用介质:水、蒸汽、油、中性气体或液体,有机溶剂,酸碱溶液等

泄漏等级:DIN EN 12266 A级



三通螺纹角座阀安装尺寸(螺纹、卡箍):

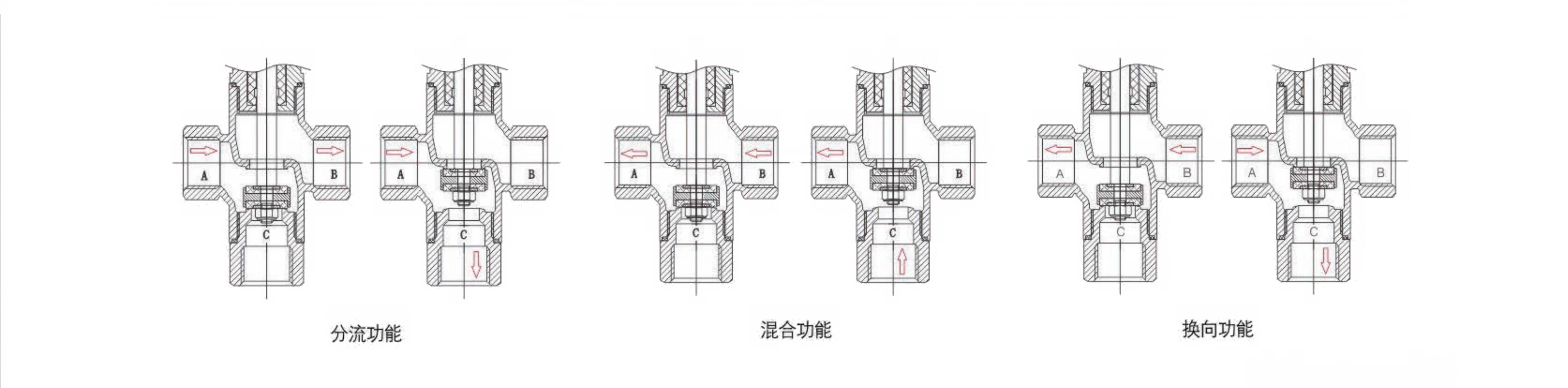

三通螺纹角座阀结构示意图:

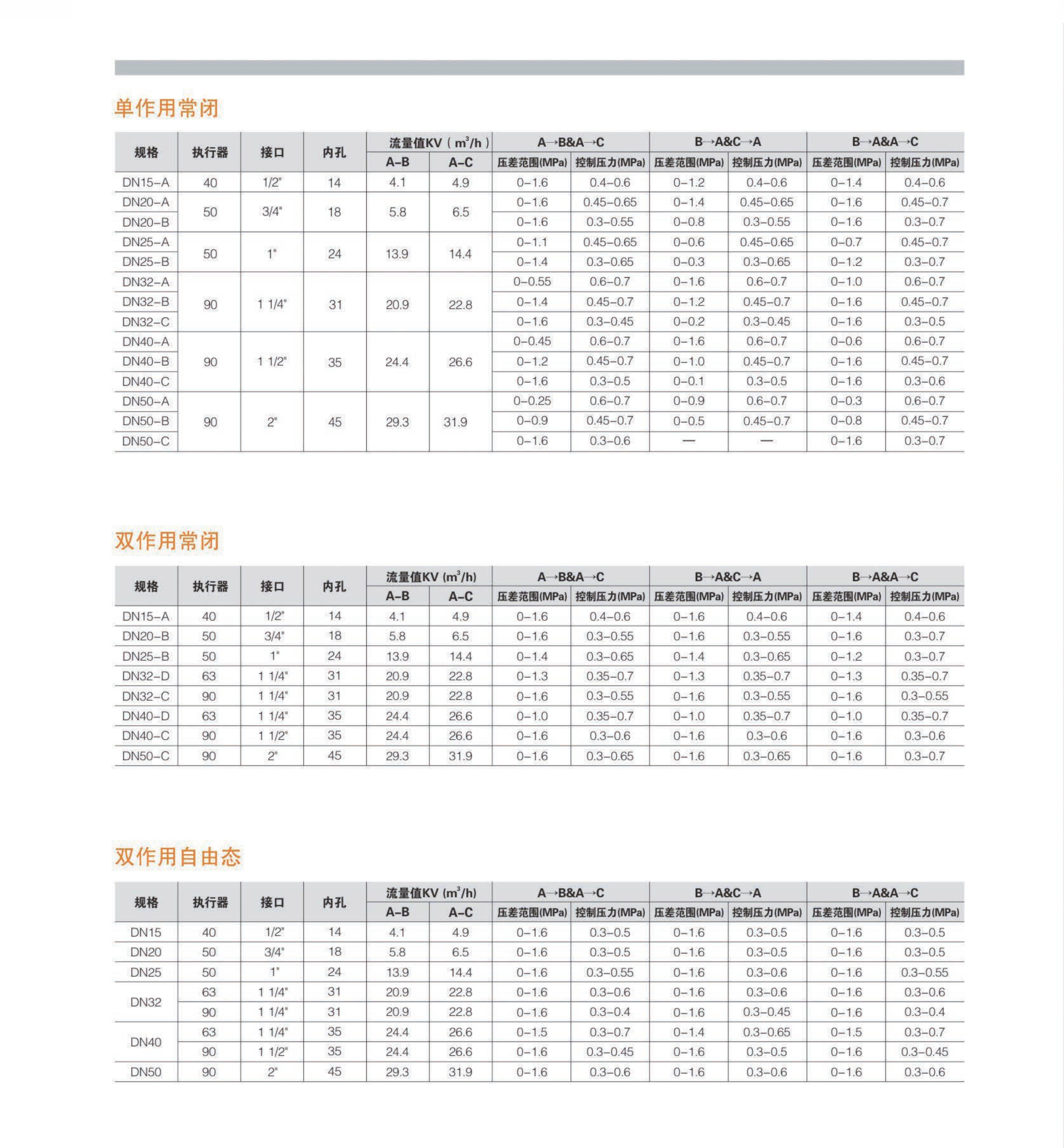

三通螺纹角座阀控制方式:
