产品详情

燃气电磁阀

燃气电磁阀说明:

在安装电磁阀前,管道必须清洗干净,否则电磁阀将不能正常使用。

管道介质含有杂质,阀前必须安装过滤器,根据杂质大小选用不同精度的过滤器。

如果电磁阀出口端压力大于进口端压力,介质会反向流通,此时需要安装止回阀。

安装时要根据阀体上的箭头流向安装。


产品资料下载

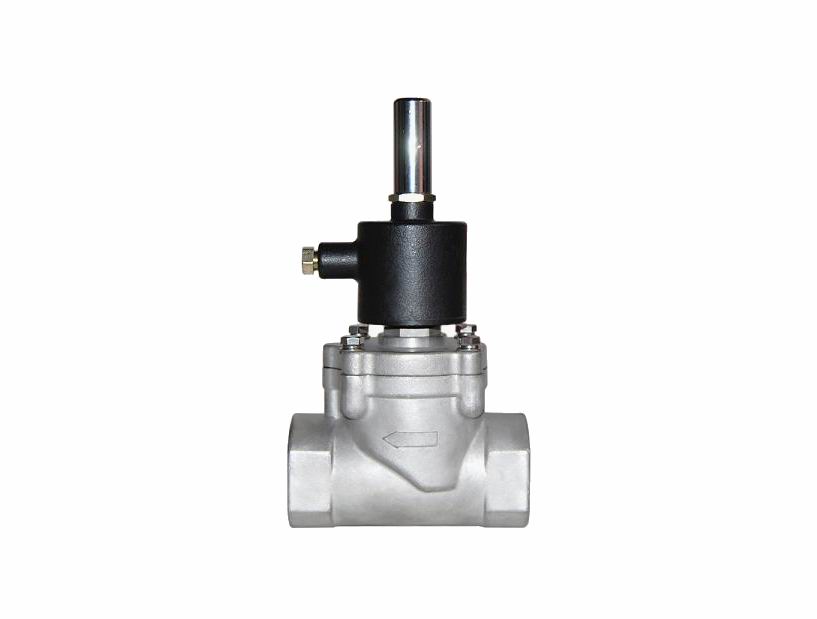

燃气电磁阀-常闭-天然气管道

燃气电磁阀工作原理:

当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通。

当线圈断电时,主阀口关闭,介质截止。



燃气电磁阀技术参数:

产品通径:DN1MM-DN600MM  /  适应介质:天然气、氢气、煤气、液化气、瓦斯等

原理结构:分布活塞式、一步活塞式 / 工作压力:0-100mpa

控制方式:常闭 / 公称压力:PN16-PN1000

连接方式:法兰、内螺纹、焊接 / 关闭时间:根据口径决定/ 泄漏量 :零泄漏

环境温度:-50~+150℃ / 介质温度:-30~+80℃电源电压:DC24V、AC220V等

电压公差:-15%~+10%阀体材质:铸钢、不锈钢  /  金属内件:不锈钢304

密封材质:氟橡胶  /  操作系数:通电型  / 防爆类型:隔爆型 / 防爆等级:Exd II CT5

外壳防护等级:IP65、IP67可选 / 接线方式:防爆铁罩三芯双护套电缆(引线式、封闭式)

出线长度:1.5米、可根据客户要求定制



燃气电磁阀说明:

在安装电磁阀前,管道必须清洗干净,否则电磁阀将不能正常使用。

管道介质含有杂质,阀前必须安装过滤器,根据杂质大小选用不同精度的过滤器。

如果电磁阀出口端压力大于端压力,介质会反向流通,此时需要安装止回阀。

安装时要根据阀体上的箭头流向安装。

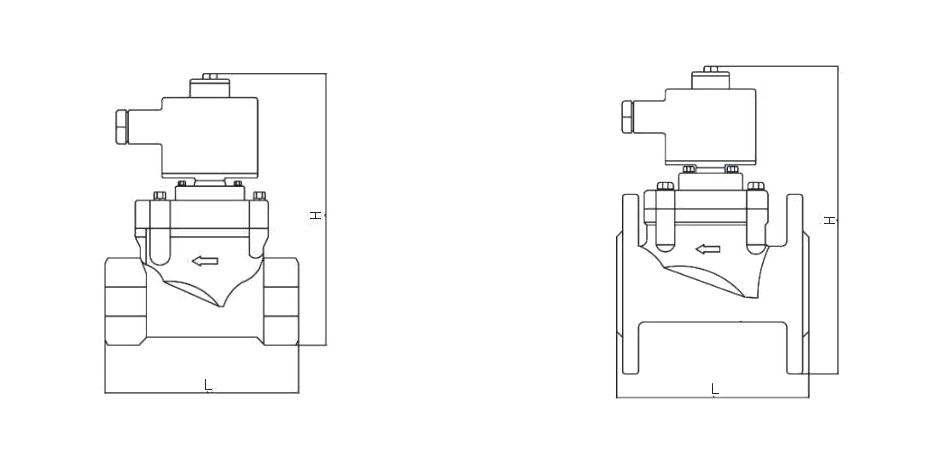

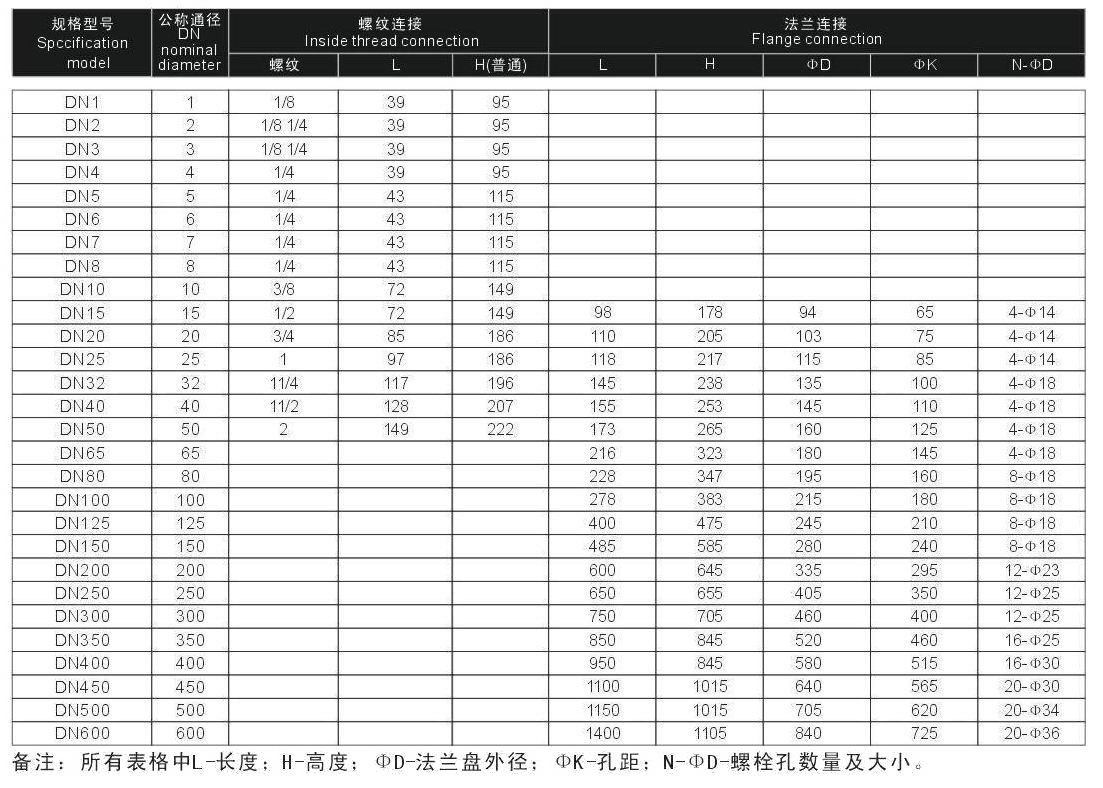

燃气电磁阀安装尺寸:

33-34 - 副本.jpg
