超高压电磁阀

超高压电磁阀主要用于高压介质管路中,通过给线圈电压来控制介质的接通和截断。

控制方式: 常闭式(通电打开、断电关闭)常开式(通电关闭,断电打开)

电源电压: 、AC220V、AC380V、DC12V、DC24V、DC36V、、DC110V、DC220V等

防护型式: 防尘、防水、防爆、防腐。

压力范围: 0.1-300MPa  介质温度: -196℃-600℃、根据实际工况选择。


产品资料下载

超高压电磁阀-零泄漏-高压锻造工艺

超高压电磁阀-美国纳思品牌

超高压电磁阀介绍:

超高压电磁阀结构为先导活塞式,阀体采用一体锻造工艺,承受介质压力可达400MPa,线圈的功率大,内部结构严密,节省了大量的空间。外形更加精小,使用的时候性能程度达到最大的发挥,广泛应用在军工、航天、船舶重工、石油化工、电力、工业炉窑、干燥设备等超高压系统自动化控制领域。



超高压电磁阀选型:

选型根据现场工况:即口径、压力、介质、介质温度、环境温度、材质、连接方式、电压、控制方式或其他特殊要求附加功能来选型。



超高压电磁阀控制方式原理和选择:

常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

常开:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。



超高压电磁阀技术特点:

结构独特:太空设计灵感、三层飞碟式活塞密封、轻巧灵活,流量大,寿命长;

线圈性能:选用特定的线圈材料,线圈适应长期工作,且不易损坏;

密封性好:锥形阀座,自补偿磨损,独有的三维密封结构,灵活选配不同密封材料;

导向功能:阀内万能导向装置,使活塞的运动不偏离中心,从而避免了活塞卡死;

避免剩磁:动磁芯材料成份采用独特技术,不会因剩磁而导致误动作。

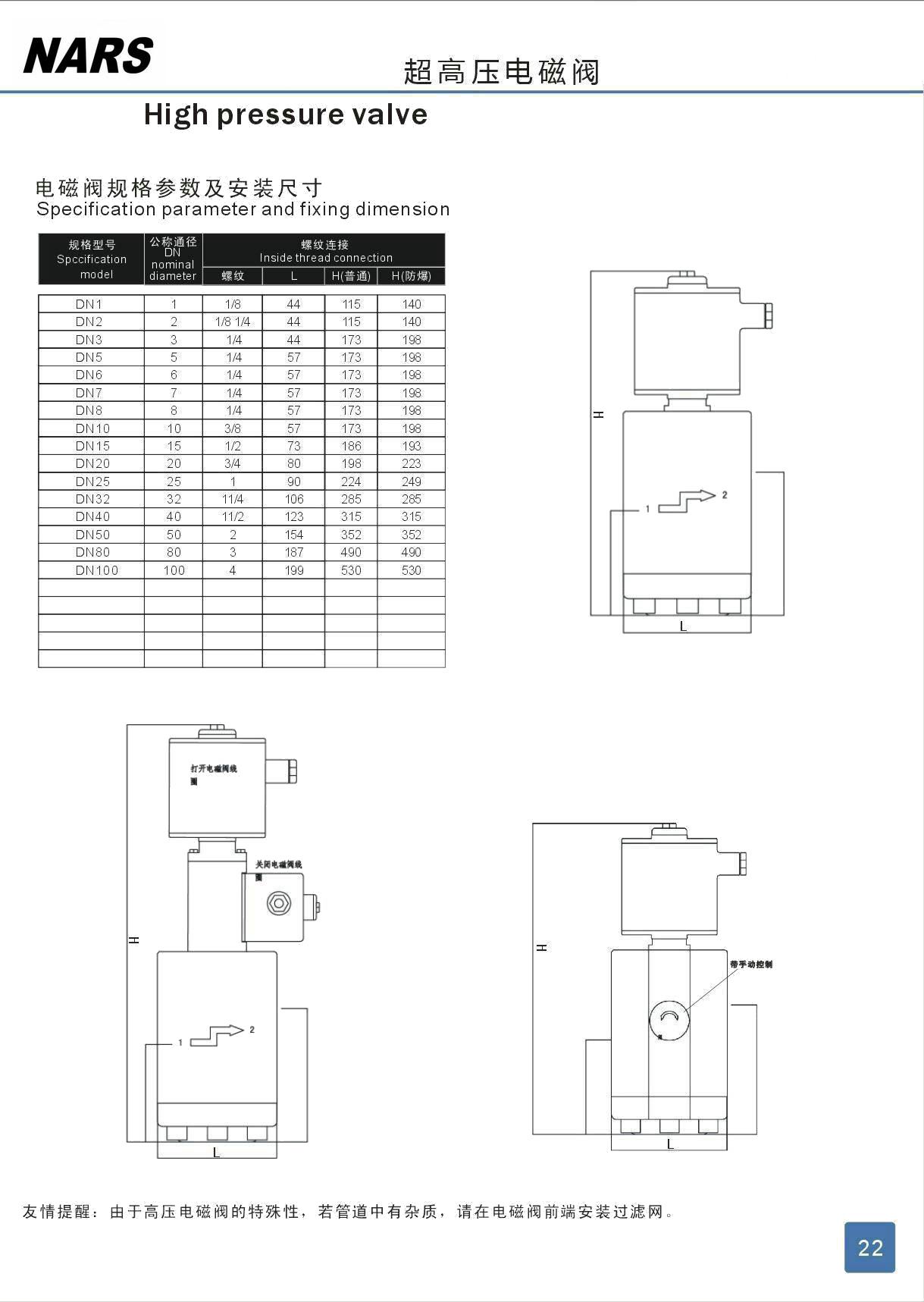

超高压电磁阀图纸尺寸图:




超高压电磁阀技术参数说明:

控制方式: 常闭式(通电打开、断电关闭)常开式(通电关闭,断电打开)

电源电压: AC220V、AC380V、DC12V、DC24V、DC36V、、DC110V、DC220V等

防护型式: 防尘、防水、防爆、防腐。

压力范围: 0.1-300MPa  介质温度: -196℃-600℃、根据实际工况选择。

电气连接:接线盒式(普通型),电缆引线式(防爆型)

安装:按阀上所标流向箭头,线圈向上,阀体水平安装

出口端大于端压力,介质会反向导通。需安装止回阀。

线圈功率:25W、40W、50W等
