产品详情

活塞电磁阀

活塞电磁阀原理结构:

当线圈通电,动铁芯吸合,先导阀口处于开启状态,使主阀塞上腔降压,主阀塞因压差开启,介质流通。

当线圈断电,动铁芯靠弹簧复位,先导阀口处于关闭状态,使主阀塞上腔升压,将主阀塞压下,电磁阀关闭。


产品资料下载

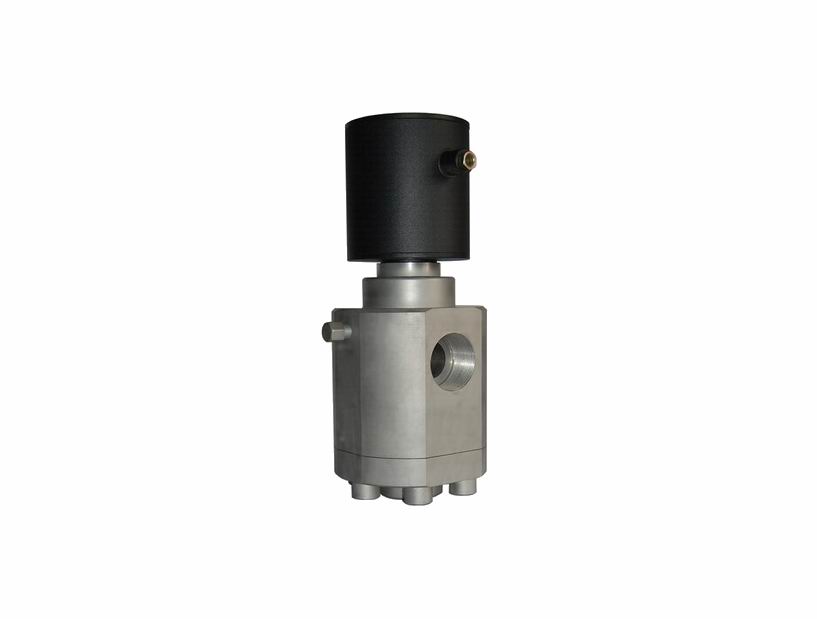

高压活塞电磁阀-高压-气体-压缩空气-高性能

高压活塞电磁阀概述:

先导式结构:需要依靠介质压力才能启动,主要用于高压介质的工况中,例如气体、压缩空气等。


高压活塞电磁阀技术参数:

口径:DN0.5mm—DN500mm

连接方式:内螺纹、法兰、焊接

阀体材质:不锈钢304、不锈钢316、碳钢等

适用压力0-200MPa

温度范围:-196-600℃范围内。

接线方式:插头式、接线盒、引线式

控制方式:常开、常闭

电源电压:AC12V—AC380V、DC6V—DC220V

防护等级(可选):防水(IP65)、防腐、防爆(ExdⅡCT5)



高压活塞电磁阀工作原理:

常闭:电磁阀通电的时候,主阀口打开。断电后关闭。

常开:电磁阀通电的时候,主阀口关闭。断电后打开。

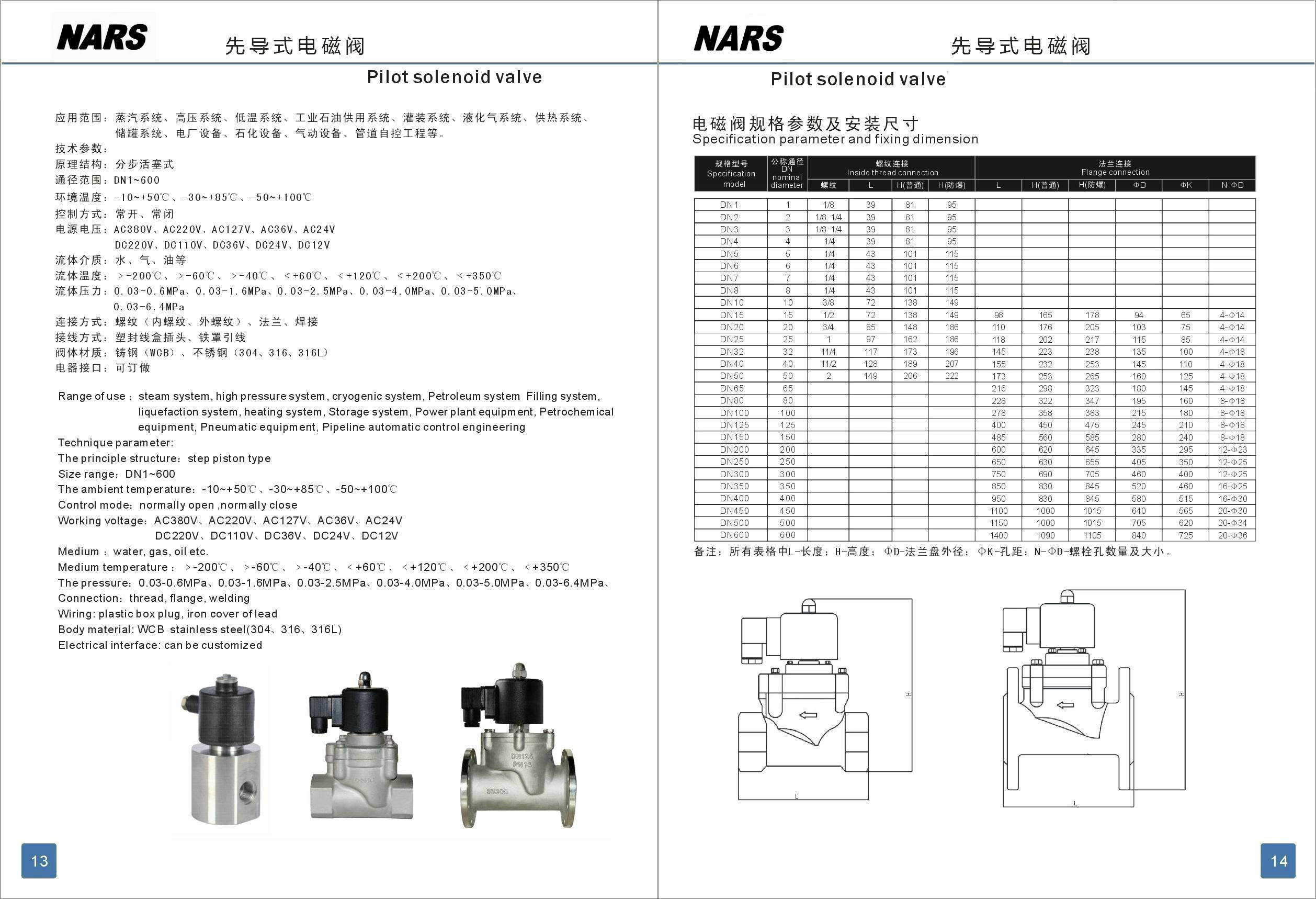

高压活塞电磁阀结构原理和安装尺寸图:
