电动球阀||防护等级IP68|水下用|技术参数

电动球阀概述：

电动球阀是由法兰式球阀装配上电动执行器组成，依靠电源驱动来操作阀门的启闭与介质大小的调节，根据密封结构可分为软密封和金属硬密封，以适用于不同的工况及介质当中。由于电动法兰球阀的启闭件是一个带孔的圆形球体，阀门打开时，阀体的通道与管道相等形成一个大直径，可以让介质毫无损失的从通口流过，顾特别适用于介质是粘稠、含颗粒、纤维性质的场合，广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

超低扭矩美观高强度耐腐蚀长寿命，全通径流量，PTFE球密封，低扭矩,可使用手柄调节阀座松紧，松开由令，中部任是完整阀门，可更换提供附带平台预埋铜质螺母产品方便加装自动执行器

法兰球阀采用密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点，具有耐酸、耐碱、耐腐蚀，且具有较高的机械强度，符合国家饮用水卫生标准。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。

电动球阀优点：

1·可适用于两位关断控制的场合，亦可对介质流量压力温度等各项参数进行百分比调节。

2·根据工况需要选用防爆型，或装配上手动手轮装置，实现手动开关阀门的功能。

3·电动法兰球阀流阻力超小、流通能力大、装卸维护方便、密封性能极佳，适用于多种工况。

4·电动球阀体积小、重量轻、推力大、伺服放大器内装、操作方便、可靠性高。

5·电动法兰球阀流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

6·电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及AC380V电源即可控制运转。具有连线简单、结构紧凑、动作稳定等优点。

电动球阀技术参数：

公称通径 DN15～DN300(mm)

公称压力 PN1.6、2.5、4.0、6.4MPa

连接形式 法兰式连接

密封形式 软密封（常温）,金属硬密封（高温）

电源电压 AC220V、AC380V（其他定制DC24等）

动作范围 0～90°

阀芯形式 "O"型球形阀芯

阀体材质 碳钢、不锈钢304、316

阀体结构 两段式结构（二片式）

使用介质 水、油品、气体、腐蚀性介质等

控制方式 开关模式(开关两位控制)、智能调节型(4～20mA模拟量信号控制)

电动球阀标准规范：

结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76

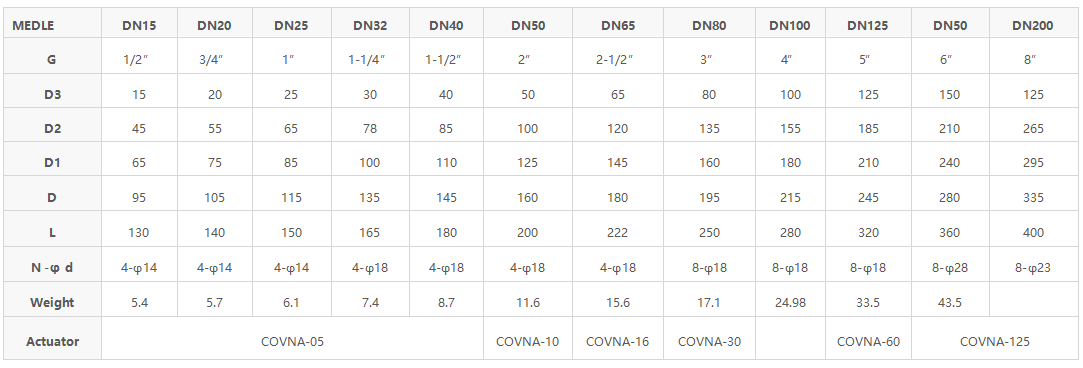

电动球阀外形尺寸：

系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

电动球阀执行机构：

输出力矩 50N·M～2000N·M 动作时间 15秒-60秒（可定制）

环境温度 -25～+70℃

输出信号 4-20mA模拟量信号

执行机构 可选防爆型，可带手动装置

可调范围 250：1（DN15-80）；350：1（DN10-300）

电动球阀执行器选项：

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V（可选）

2、工作参数：介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型（输入输出4-20mA）

4、其它配置：防爆型电动执行器，带手动装置（无电源的情况下可手动开关阀门）

电动球阀电动执行器参数：

电动执行机构有手动型（电动+手动）、开关型、调节型（伺服控制型）和智能型四种控制方式，可根据具体需求选择相应的种类及尺寸。

电动球阀电动执行器性能及特点：

优质铝合金压铸外壳，外观精巧，造型美观，最大扭矩4000Nm，防护等级可达IP68。整机经过2kgf/cm²密封性实验，可置于20m水深不渗漏。

阀门状态显示

简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片，拒绝采用抗老化性差，受温度变化极易变形的塑料镜片。

导电塑料定位器

高品质导电塑料定位器，精度更高，寿命更长。

电气限位行程微调节装置

只需一只六角扳手，即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能，使得电气限位行程的调整更加精准。

伺服控制器

独特的电子制动功能有效消除电机惯量，定位精确0.3%以上。输入、输出，电源三级光电隔离，搞干扰性能卓越，可控硅输出，动作时间快，频度可达1200次。

机械限位行程调节装置

不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节，螺栓置于外部，每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度，但也可以调节至任何角度。

电动球阀安装注意事项：

1、本品出厂前已经过全面调试，实际安装时，因阀门、联轴器等原因有可能不能满足您的使用要求，重新调试时请遵循产品说明书进行调试，如果还未解决请联系客服，将会安排技术工程师指导安装。

2、请严格按照说明书进行安装与调试，可参考安装接线图进行安装。

3、不可在未了解清楚安装与调试流程的情况下进行安装调试，避免造成不可逆电机损坏。

4、如果订购的是非防爆型执行器，请避开易燃易爆环境。

5、安装时请预留接线、手动操作等维修用空间
