电动固定式球阀-大口径-高压力

电动固定式球阀是一种安装在管道或设备上的阀门，其结构特点是固定式球阀适用于高压、高温和腐蚀介质。球芯作为电动固定式球阀的关闭元件，通过旋转来实现介质的开关和调节。固定式球阀通常由电动执行器，阀体、球体、阀座、密封圈、等部分组成。它常见的连接方式有法兰连接和焊接连接。

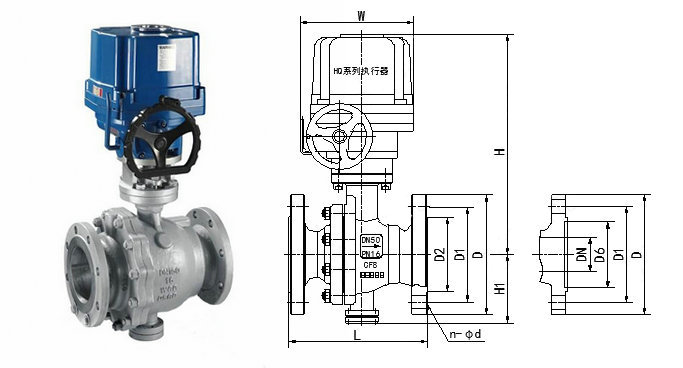

电动固定式球阀结构图：

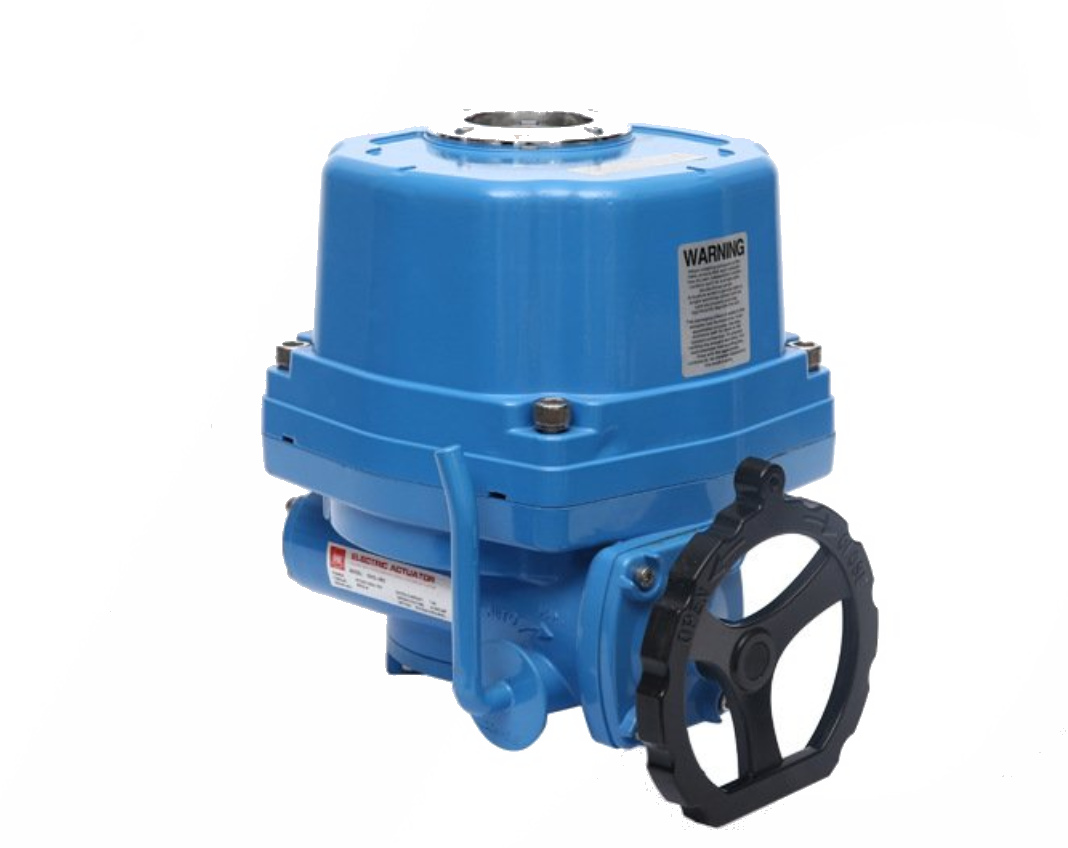

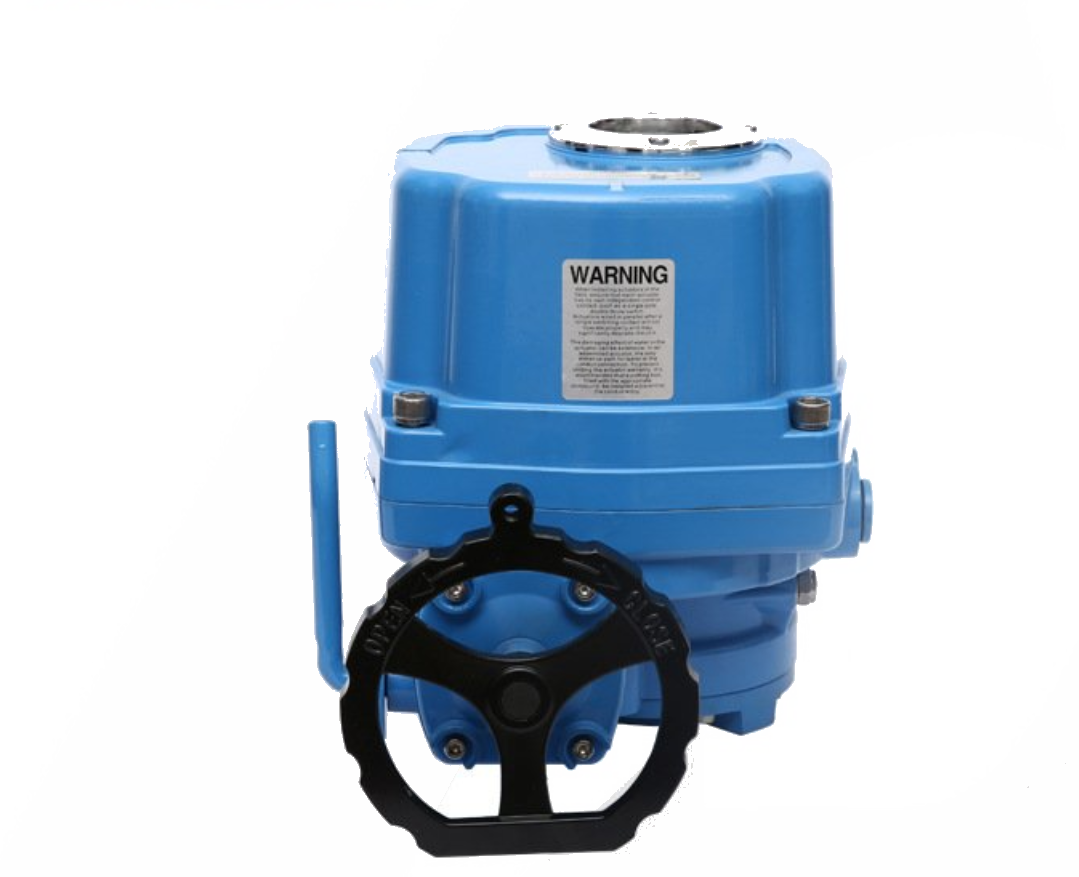

电动固定式球阀电动执行器：

电动固定式球阀和电动浮动球阀的区别：

1. 结构区别：

- 固定式球阀：固定式球阀的球体与阀座通过法兰或焊接连接固定在一起，无法拆卸。球体在阀体内旋转，通过阀座的密封面实现对介质的开关和调节。

- 浮动球阀：浮动球阀的球体可以在阀体内自由浮动。球体的上部与下部都有阀座，介质通过上下两个阀座之间的间隙进出。当介质压力上升时，球体会被推向上部阀座，形成上部密封；当介质压力下降时，球体会被推向下部阀座，形成下部密封。

2. 工作原理区别：

- 固定式球阀：通过旋转球体来实现介质的开关和调节。当球体与阀座密封面对应时，阀门关闭；当球体旋转90度，阀门完全打开，介质畅通。可通过操作装置如手动操作装置、电动装置或气动装置来实现球体的旋转。

- 浮动球阀：通过介质的压力变化来实现阀门的开关和调节。当介质压力上升时，球体被压向上部阀座，阀门关闭；当介质压力下降时，球体脱离上部阀座并被压向下部阀座，阀门打开。

固定式球阀的特点：

1. 固定式球阀的球体固定在阀体内，不会产生偏移或旋转，可以保证密封性。

2. 结构简单，操作方便，可靠性高。

3. 适用于高压、高温和腐蚀介质，具有强度高的特点。

4. 流体通过球体的路径相对较直，流阻小，有利于流体的快速流动。

浮动式球阀的特点：

1. 浮动式球阀的球体可以浮动在介质流动的压力下，可以自由地沿着流体方向调整位置。

2. 开启和关闭力矩小，操作轻便。

3. 浮动式球阀的阀座可以自动对准球体，保持良好的密封性能。

4. 适用于不同介质的流量调节，具有较大的关闭压差能力。

5. 适用于多种介质，包括气体、液体和腐蚀介质等。

总的来说，固定式球阀适用于需要高密封性和较高压力温度的场合，而浮动式球阀适用于需要流量调节和较大关闭压差能力的场合。选择使用哪种球阀需要根据实际要求和介质特性进行评估和决策。

电动固定式球阀的工作原理：

电动固定式球阀通过电动执行器将电能转化为机械能，从而推动球体的旋转。电动执行器通常采用齿轮机构或螺杆机构，通过电动机的驱动实现球体的开启和关闭操作。当电动执行器工作时，通过传动机构将旋转转矩传递给球体，使其绕着中心轴线旋转。当球体旋转到与阀座相遇时，形成一条密封线，实现阀门的密闭状态。而当球体旋转到与阀座分离时，流体可以无阻碍地通过阀门。

电动固定式球阀的应用领域：

电动固定式球阀广泛应用于化工、石油、天然气、电力、冶金、煤炭等行业，特别适用于管道系统中对介质流通、切断和调节有严格要求的场景。

1. 化工行业：用于化工生产过程中的介质流通和切断，如化工反应器、储罐和输送管道等。

2. 石油天然气行业：用于油气管道系统中的介质切断和调节，如原油管道、天然气管道、输送站等。

3. 电力行业：用于火力发电厂和核电厂中的热力管道系统，如给水系统、冷却水系统等。

4. 冶金行业：用于钢铁冶炼过程中的介质控制和切断，如高炉、转炉和连铸机等。

5. 煤炭行业：用于煤矿、煤炭加工和煤化工中的介质管道系统，如煤气管道、密闭输送系统等。

电动固定式球阀作为一种控制阀门，具有快速开闭、流阻小、密封性好等特点，广泛应用于各个工业领域的管道系统中。它能够通过电动执行器的控制实现对介质的精确控制，提高工业流程的自动化水平和系统的安全性。
