Y型角座阀

Y型角座阀-法兰-螺纹-气动

压力:1.6MPa/4.0MPa

尺寸:1/2"-2"/15MM-50MM

材质:不锈钢CF8/CF3/CF8M/CF3M

连接方式:内螺纹G、BSPT、NPT、RC、法兰等

适用温度范围:-20~85℃(PTFE)/-20~200℃(PPL)

进口Y型角座阀用于水、蒸汽等介质中,可用于快速作用应用,它被用于许多行业,包括化工、石油、水处理、污水等。


产品资料下载

Y型角座阀-Y型截止阀-手动-气动


Y型角座阀结构原理作用:

Y型角座阀阀体为Y形阀体设计,这种设计结构是是为了使流阻降到到最小程度。在开关时,流阻小而且密封面也耐用。

Y型角座阀阀内部启闭件是一个阀瓣,阀瓣和阀杆连接在一起,通过阀杆带动阀瓣上下运动,来起到打开、关闭和调节介质流量的作用,控制方式可选用现场手动操作,也可选用气动执行器远程PLC控制。



可选用带气动执行器控制(远程控制):

气动执行器分为单作用和双作用两种结构:

双作用(气动执行器有AB两个气源接口);工作原理:A气源接口给气源角座阀打开、B气源接口给气源角座阀关闭

单作用(气动执行器有一个气源接口);工作原理:气源接口给气源角座阀打开、关闭气源角座阀自动关闭(弹簧复位)

选用气动执行器控制具有开或关位置显示。



Y型角座阀主要特点:

阀体Y型角座结构,可实现大流量。

反应灵敏、可用于要求频繁启闭的系统中。

螺纹连接有NPT、BSPT、G、RC等多种螺纹端供选择。

可现场选用手动操作开关、也可远程选用气动PLC控制。

法兰连接有美标ASME、德标DIN、日标JIS等多种法兰端可选。

不锈钢一体式阀座/采用脱蜡精密铸造、提高了抗压和密封能力。

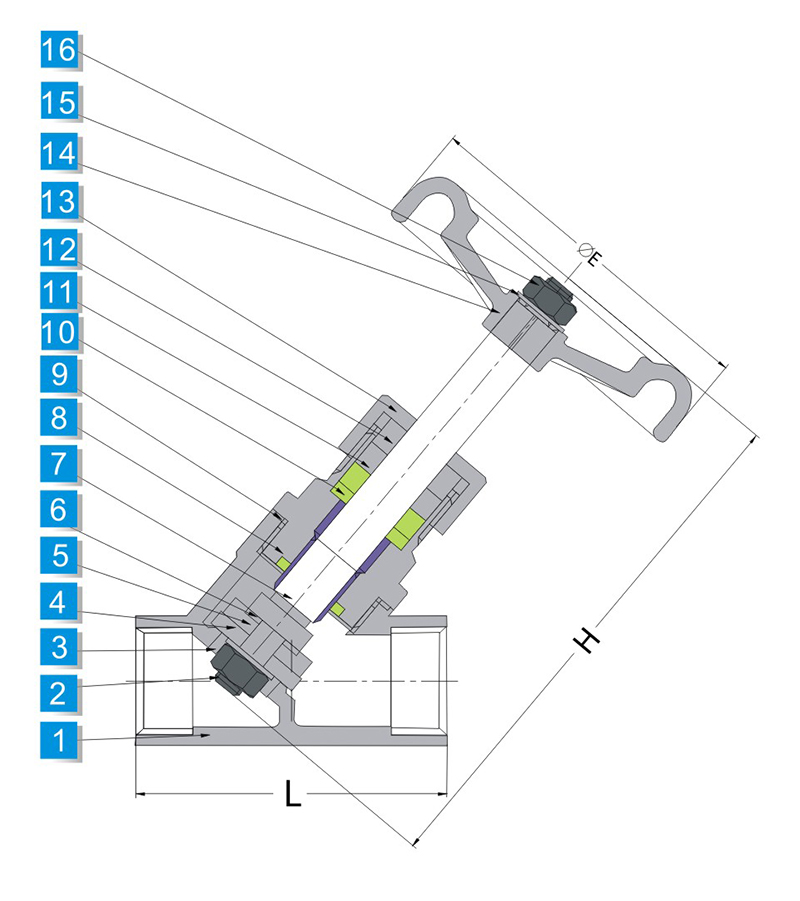

Y型角座阀结构图:

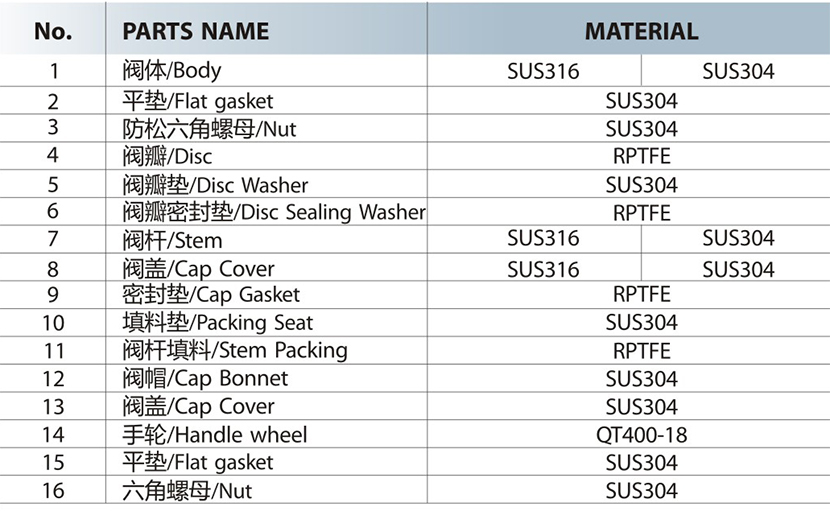

Y型角座阀材料表:

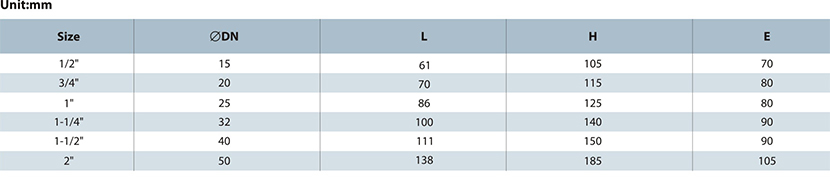

Y型角座阀尺寸图:

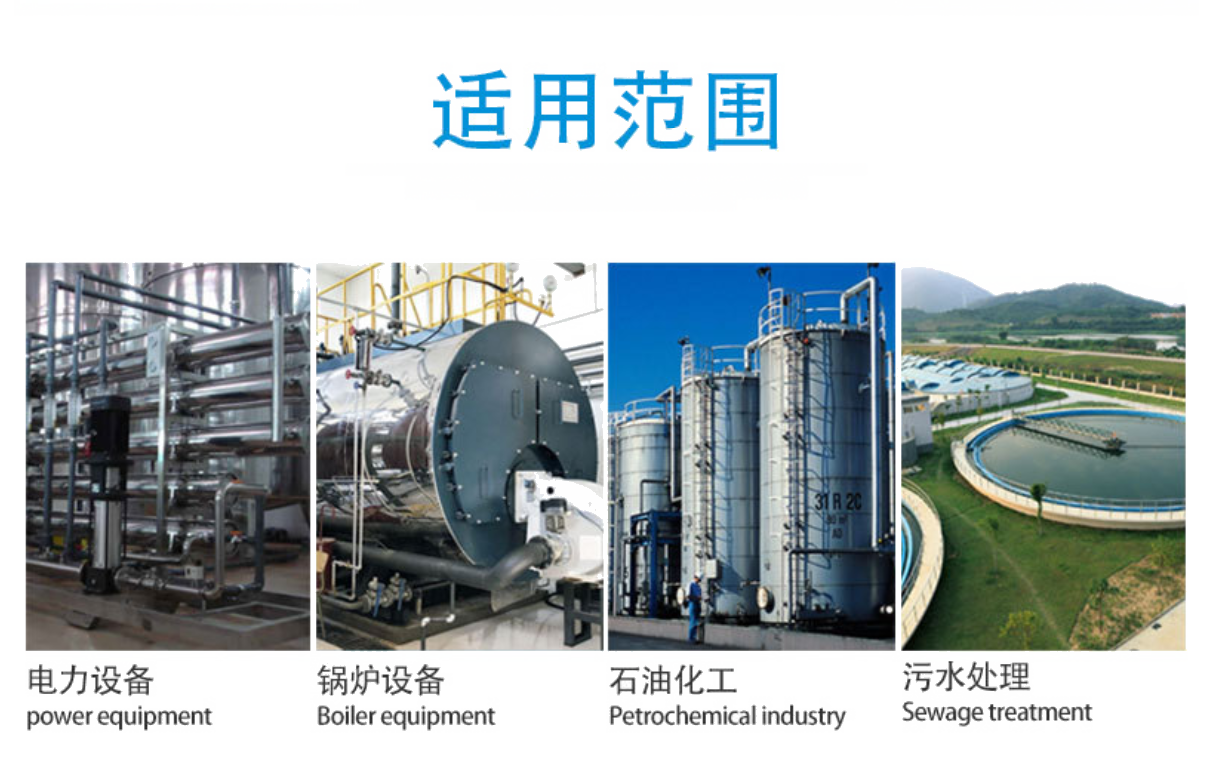

Y型角座阀应用领域:



Y型角座阀标准:

设计标准:ASME B16.34

壁厚标准:ASME B16.34

螺纹标准:ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

检测标准:MSS SP-110,EN 12266

以上是Y型角座阀的介绍,如果您阅读后还不是很了解这款产品,需要更详细的介绍或者技术资料图纸价格等,欢迎来电咨询我们,我们期待您的来电。
