气动执行器

进口气动执行器-蝶阀-球阀-单作用-双作用

扭矩:32NM-400NM

材质:铝合金、不锈钢

气源压力:4BAR-7BAR

控制方式:单作用、双作用

配套阀门:球阀、蝶阀

附件:电磁阀、过滤减压阀、限位开关、定位器

产品资料下载

气动执行器-角行程-单动式-双动式

气动执行器是一款改进后的创新性产品,综合了技术和实用材料开发改进而成。相较于其他产品,NARSPT系列突破性的转移限位螺丝位置到对面,解决特殊情况下附件无法安装问题。

纳思公司秉持高质量、高可靠性,产品设计符合标准:标准ISO 5211,DIN3337和VDE3845以及互换性良好且符合NAMUR标准。

NARSPT气动执行器高性能动作、准确度高,表面以优越的新涂料保护,表现出优异之防腐技术,产品应用范围更广。

可选择双动(D)、单动(S),同时多种规格的执行器满足客户各种要求。

NARSPT气动执行器应用范围:球阀、蝶阀等。



气动执行器设计:

采用了新型的齿轮齿条传动机构,综合了目前最新的气动执行器技术和应用材料,基于丰富的现场安装和产品应用经验创新设计而成。经过充分的实践证明,我们的产品具有以下优点:



气动执行器特点:

高性能和高可靠性

全面符合最新国际规范

更多的适用规格和更高的性价比

更好的工业造型更适合各种应用环境。



气动执行器结构:

1、一体式通用紧凑设计:

同型号的双作用和弹簧复位执行机构,具有相同的缸体和端盖可通过增加或拆除弹簧来进行现场转换,减少产品备件型号极大地方便了用户的现场应用。

2、全面符合最新的国际规范:

包括ISO5211、DIN3337和VDI/VDE3845等。完全支持 NUMAR标

准具备良好的可互换性,便于安装电磁阀、限位开关等相关附件。

3、采用双活塞齿轮齿条的结构设计:

具有结构紧凑、使用寿命长、动作迅速等优点。安装位置对称的设计可通过简单的活塞对调方式来简易地改变转向。

4、外部的2个独立行程调节螺钉:

能够方便而精确地在2个方向上进行±4°的调节。从而使执行机构在全开和全关的位置与阀门位置保持一致。

5、齿条和活塞上的复合轴承以及导向环:

可确保操作精确、低摩擦及长寿命,并可有效防止输岀轴断裂。

6、轴承导向一体化齿轮设计:

提高了安全性,并采用镀镍处理,抗断裂性能更好,使用寿命更高。

7、齿轮和齿条上的高精度齿形:

使得齿轮和齿条的啮合间隙更小,传动更精确,输出功率更大。

8、压制的铝质缸体:

内部和外部都采用了防腐措施,气缸内表面经过了细磨处理使得摩擦系数更低,产品使用寿命更长。

9、组合式预负荷弹簧座

具有特殊镀层的弹簧适用于各种场合,更安全、更抗腐蚀。

10、高质量的轴承:

密封性好且摩擦系数低、使用寿命长,适用温度范围广。

11、内外部均采用高品质的不锈钢紧固件:具有良好的长期抗腐蚀能力。

12、带NAMUR标准槽的多功能位置指示器:

既提供了简单清晰的可视化指示,并能够方便地连接标准通用的各类传感部件。

所有输出轴都配有缩减尺的四方输出轴



气动执行器选用范围、附件以及质量管理:

选用范围:

A、所有规格的执行机构可按要求提供304或316不锈钢输出轴。

B、对于高温和低温的应用场合,所有执行机构均有对应的氟橡胶和硅橡胶O型圈,并配合使用特殊润滑剂。 C、除了标准的平行四方和对角四方的底部输出轴,还可以提供键式和平头式输出轴,或按用户指定方式提供。

质量管理:

符合ISO9001体系规范。

每一个单独执行机构在出厂前都进行了测试,并提供一个独特的序列号以便于辨识和跟踪。

每一个执行机构都用一个适当的硬纸箱包装,为了对执行机构的保护和辨认,每一个纸箱上都有充分详细的标识。



气动执行器可选用的附件:

支架 ·连接件

电磁阀 ·限位开关盒

接近式传感器

齿轮箱(手轮机构)

定位器

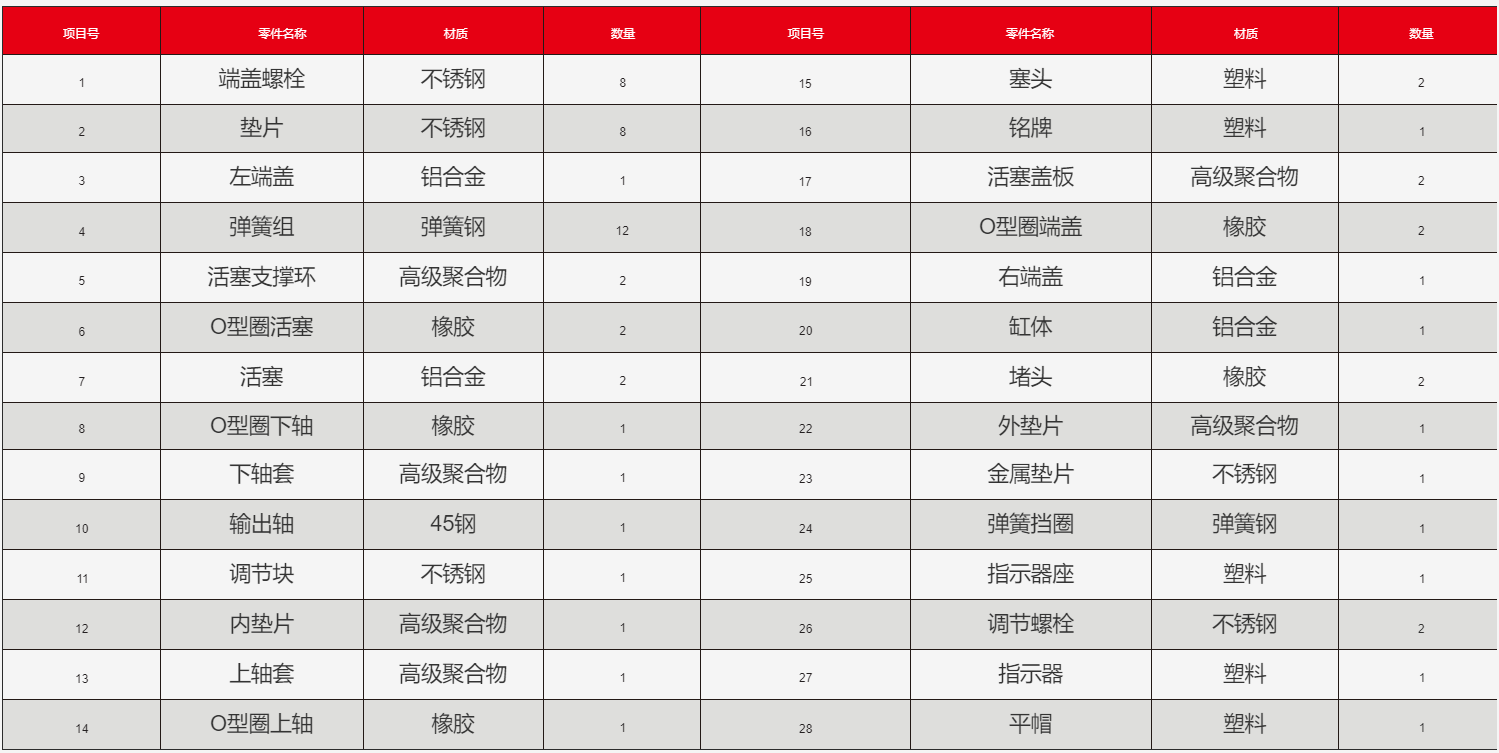

气动执行器零部件材料表:

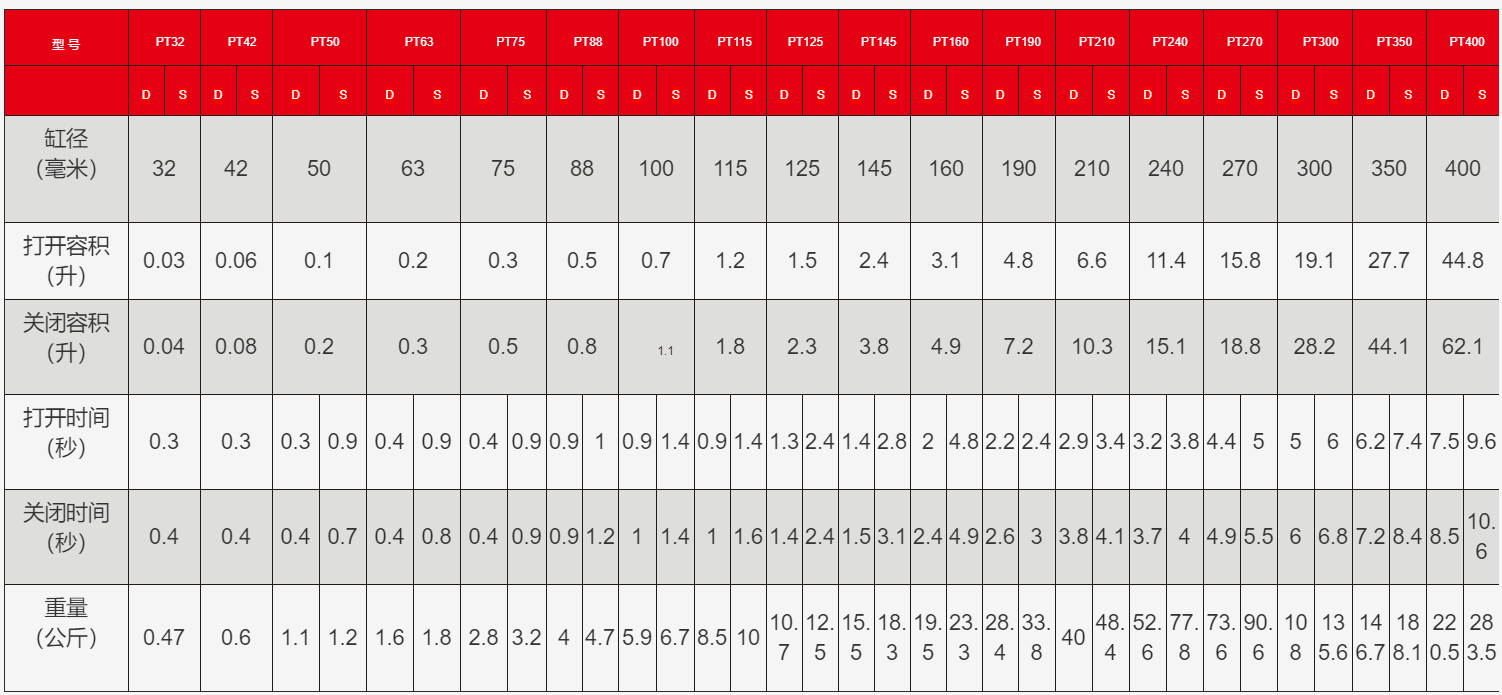

气动执行器技术数据(公制)





注:(A)执行机构以上的动作时间在下列实验条件下所测得

1.对于执行机构32至160

(1) 室温 (2) 执行机构的行程是90o

2.对于执行机构190至400

(1) 室温 (2) 执行机构的行程是90o


(3)电磁阀的通径为4mm流通能力为Qn400升/分 (4)气管内径为6mm (5)中性干净空气 (6)气源压力5.5巴 (7)执行机构不带任何负载


(3)电磁阀的通径为12mm流通能力为Qn5100升/分 (4)气管内径为8mm (5)中性干净空气 (6)气源压力5.5巴 (7)执行机构不带任何负载


注意:在现场一个或多个参数与以上不同,动作时间也会不同。

耗气量取决于供气压力、开关行程、体积及动作次数,计算方法如下:

升分钟=气缸体积(打开容积+关闭容积)X

气源压力(Kpa)+10.13 101.3

X动作次数/分钟
