双作用拨叉式气动执行器

气动执行器具有灵活的模块化组合设计,气动模块、液压模块、手动模块可根据现场情况任意选择、更替。分单作用、双作用两种作用形式,适用于蝶阀、球阀、旋塞阀等做90°角行程的阀门控制。


回转角度:0-90°

输出扭矩:双作用:600~260000Nm

工作压力:气动:0.3-0.7MPa/液动:20MPa

工作温度:标准:-20~+80℃/高温:-15~+150℃/低温:-40~+80℃



产品资料下载

双作用拨叉式气动执行器-选型-技术资料

拨叉式气动执行器结合自身技术优势,保留了原产品优良的高性能构造和技术特点,是一款新型的具有良好性能的气动执行机构。

具有灵活的模块化组合设计,气动模块、液压模块、手动模块可根据现场情况任意选择、更替。分双作用、双作用两种作用形式,适用于蝶阀、球阀、旋塞阀等做90°角行程的阀门控制。



双作用拨叉式气动执行器工作参数:

回转角度:0-90°

输出扭矩:双作用:600~260000Nm/弹簧复位:600~100000Nm

工作压力:气动:0.3-0.7MPa/液动:20MPa

工作温度:标准:-20~+80℃/高温:-15~+150℃/低温:-40~+80℃



双作用拨叉式气动执行器高强度、精小型设计:

全天候防护性中心箱体模块采用球墨铸铁材质、确保了足够的强度,活塞式及传动拨叉式提供了的扭矩输出特性。



双作用拨叉式气动执行器手动功能:

独立的侧向手动装置是阀门或者执行器非常重要的一个部件。我们有手动方式满足不同的需求。手动方式有丝杠,齿轮、离合式齿轮、液压手动等方案。



双作用拨叉式气动执行器模块设计:

采用了模块化设计,中间箱体有8个规格,气缸或者液压缸可以单面安装也可以双面安装。

需要紧急切断的工况,可以在箱体一侧安装一个弹簧复位模块。模块化设计的部件具有可替换,可仓储等特性,可以满足较短的供货周期。


双作用拨叉式气动执行器传动效率高:

经过精磨的活塞杆、导向杆以及自润滑的轴承保证限度地将输入的动力传递给阀门,大大提高传动效率,同时使得活塞杆的径向载荷最小。



双作用拨叉式气动执行器产品拓展:

可以提供多种驱动方式的阀门执行器,包括低气压、高气压气动、液动和气液联动等。





双作用拨叉式气动执行器控制方案:

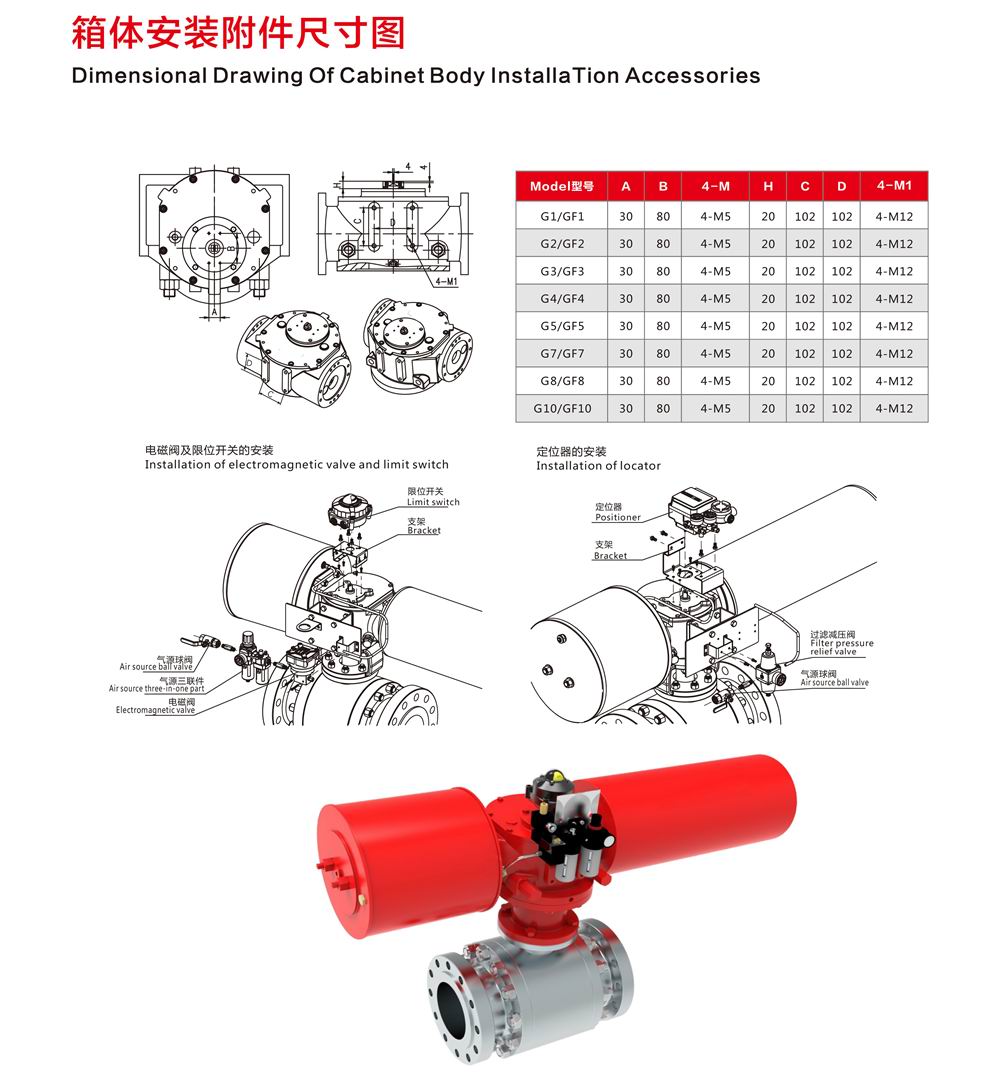

气动控制系统是任何阀门和执行器的一个重要组成部分。在气路控制方面具丰富的经验,满足客户。有开关、调节和紧急切断等各方面的要求。气路系统可以安装在一个面板上或者控制箱内,可以安装在执行器上或者单独放置。



双作用拨叉式气动执行器弹簧模块:

带有特殊的锁紧螺母能够弹簧震动时松动或脱落,预装式弹簧模块,消除了意外释放的弹力。解除了潜在的危险,防止失误操作。该模块为创新设计,安全,方便拆卸及安装。利用弹簧空间,可以将手动控制液压缸,巧妙内藏。

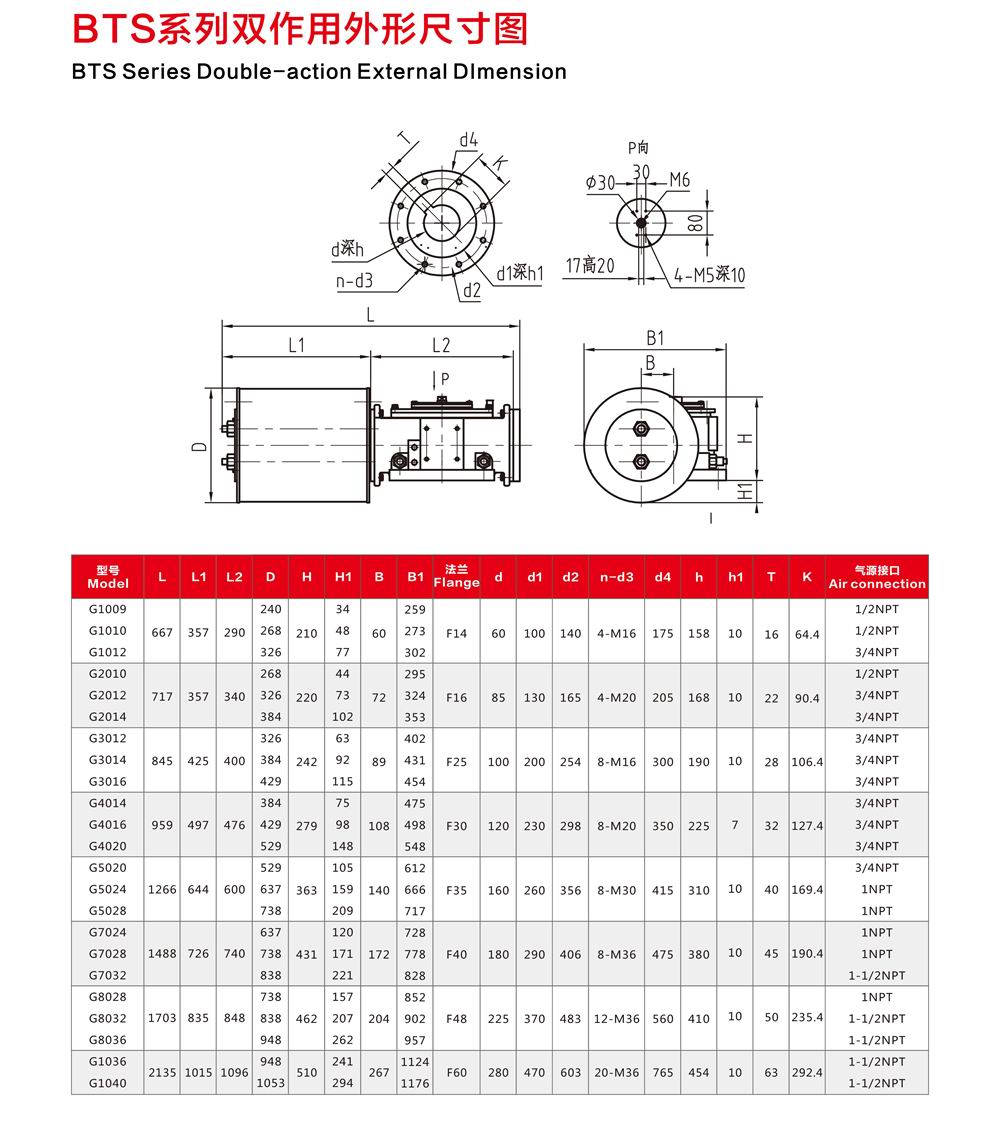

 双作用拨叉式气动执行器外形尺寸图:


双作用拨叉式气动执行器结构特点:

驱动轴的输出附件接口全部相同,符合NAMUR。所有NAMUR的附件均可快速方便连接安装。



双作用拨叉式气动执行器防水防护:

符合|P66和|P67防护,各零部件的连接处均配有O型圈,能有效防止水分进入壳体内部,经受短时间浸水,用户根据场合需要进行选择。材质橡胶密封圈及PFA包裹密封圈满足工况使用。

O形密封圈及导向环设计,确保气缸模块的稳定性及性。

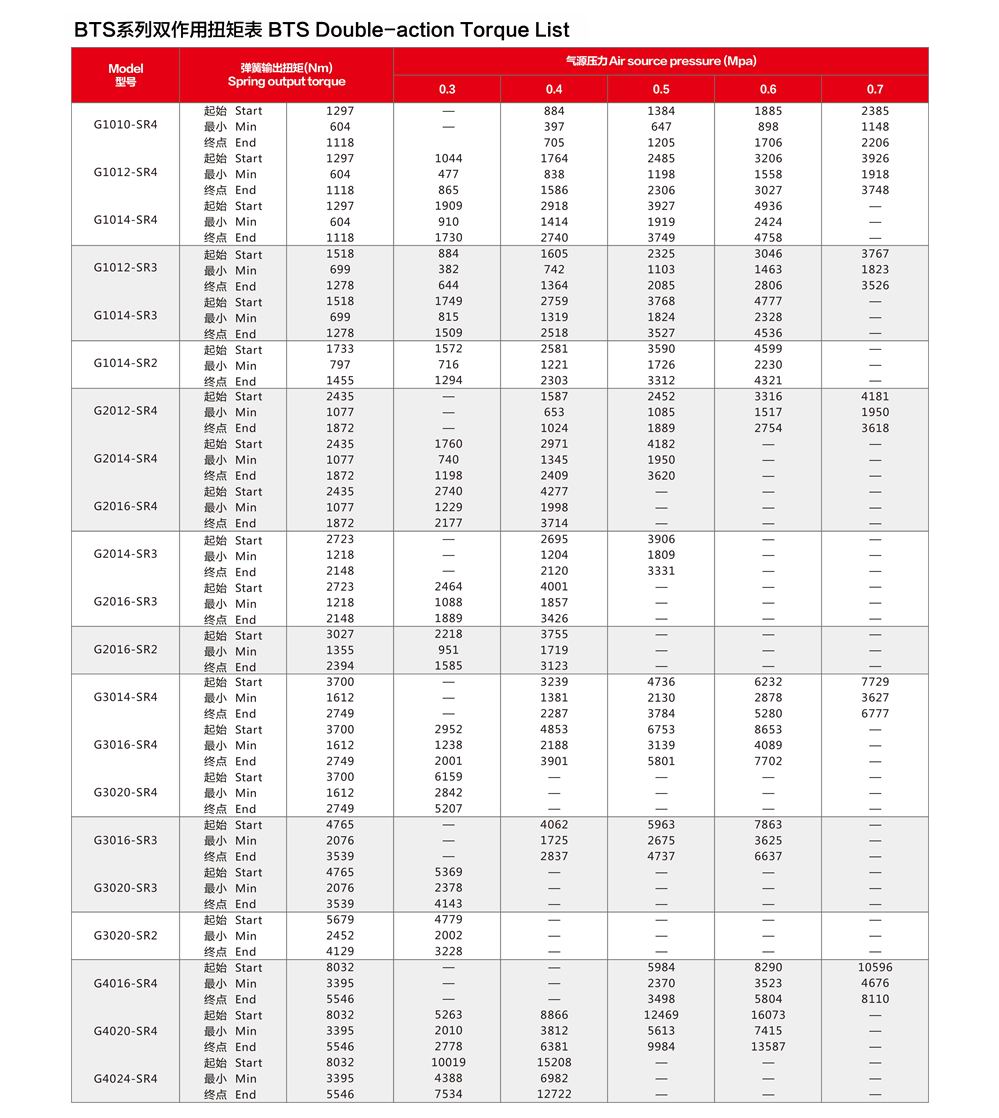

双作用拨叉式气动执行器扭矩表:



双作用拨叉式气动执行器导杆滑块装置:

以导杆作为支撑,滑块滑动式推动拨叉转动输出轴,工作平稳,此设计主要有效缩减尺寸及重量。球面杆万向调节机构,即使弹簧轴和活塞轴的轴心线不对准的情况下,也能够通过球面杆自动调整。



双作用拨叉式气动执行器自润滑轴承:

采用低摩擦、长寿命复合材料,避免了金属与金属的直接接触,维修更换简单方便。

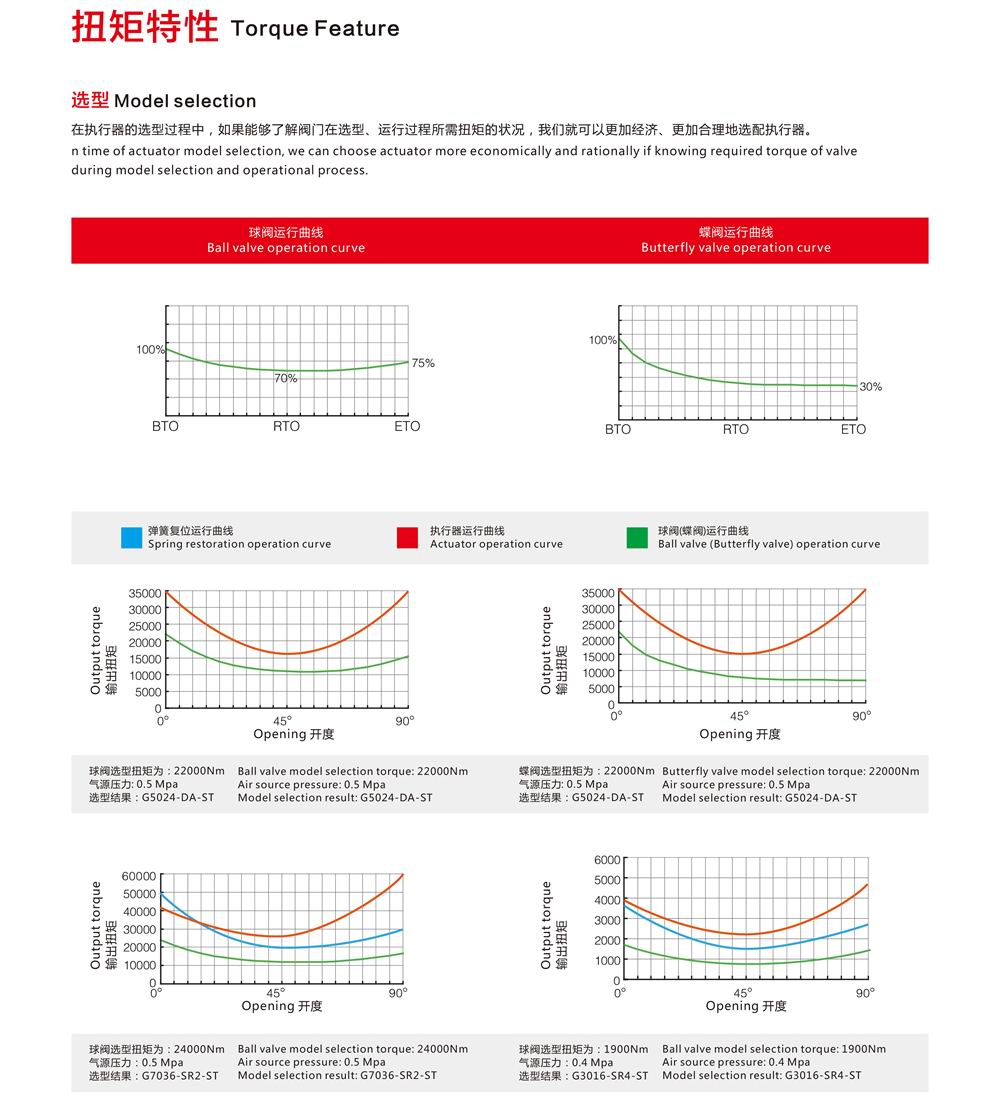

双作用拨叉式气动执行器扭矩特性:



双作用拨叉式气动执行器阀门安装:

底部与阀门连接法兰的尺寸符合|SO 5211。


双作用拨叉式气动执行器机械限位:

两个独立的行程调节螺钉可以进行方便,精确±5°的调节开、关位置。



双作用拨叉式气动执行器传动箱模块:

可以提供G和GF两种传动箱模块。G传动箱能够提供起点和终点相同的输出力矩,更符合类似球阀的力矩需求,GF传动箱能够提供更大的起始输出扭矩,更符合类似蝶阀的力矩需求。



双作用拨叉式气动执行器内置拉杆:

更加体现整体性,拉杆不会腐蚀,使用寿命更长,而且还对活塞起了定位导向作用。
