产品详情

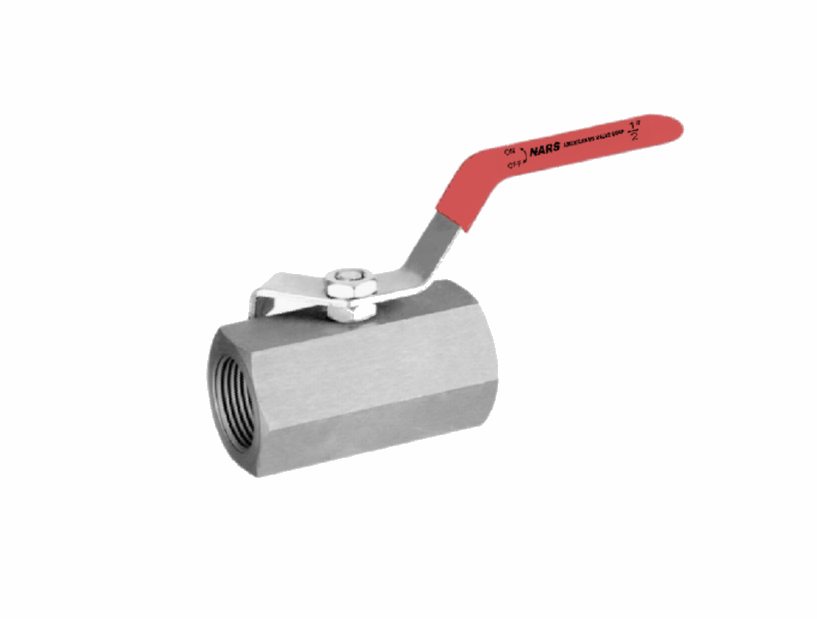

迷你球阀

内螺纹球阀 PN63 尺寸 图纸 技术文件

介质压力:PN63

介质流量:缩径减流量

阀体材质:CF8M,CF8

连接尺寸:1/4"-1"(6MM-25MM)

螺纹连接:BSP,BSPT,NPT,DIN,ISO


产品资料下载

迷你球阀 内螺纹 外螺纹 微型


迷你球阀相对于其他同口径的阀门在性能同样的基础上体积更小,所以称之为迷你球阀。可用于空调,食品,化妆品,或其他空间比较小的系统和行业中。用于接通或者截断管道中的介质,通过不同的阀体材质和不同的密封可以多样化的适应各种介质。



迷你球阀特征:

可用于高压力1000PSI/63公斤

阀杆带有公司的防脱出装置设计

减流量通经

脱蜡精密铸造阀体

可选用不锈钢手柄、或者铝合金手柄

不受安装方向限制,

多种螺纹端供选择



迷你球阀采用的标准:

整体设计标准:ASME B16.34

阀体壁厚标准:ASME B16.34

连接螺纹标准:ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

检测标准:MSS SP-110,EN 12266

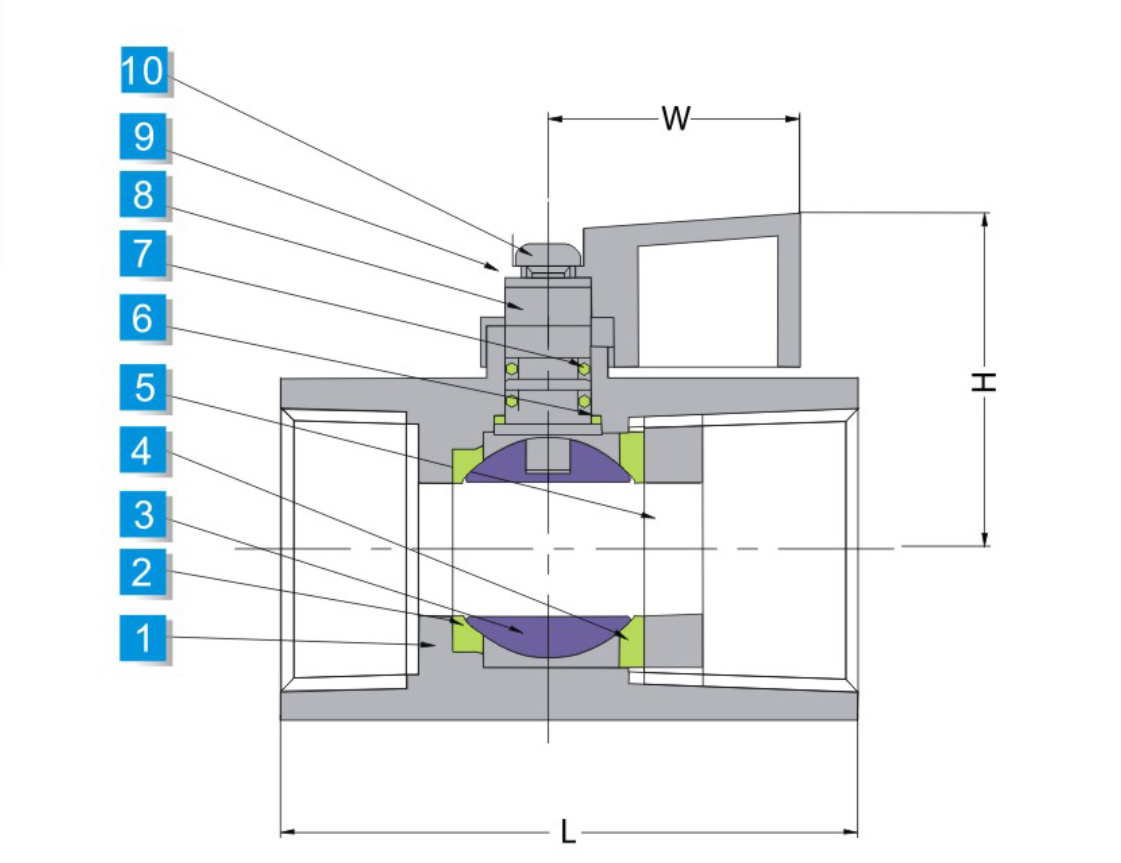

迷你球阀整体结构图

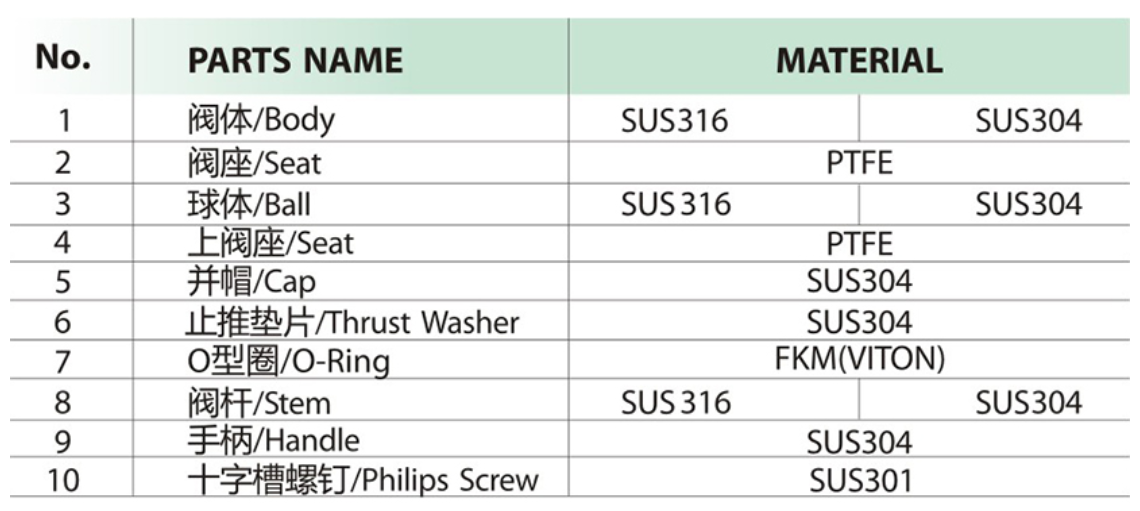

迷你球阀零部件材质表

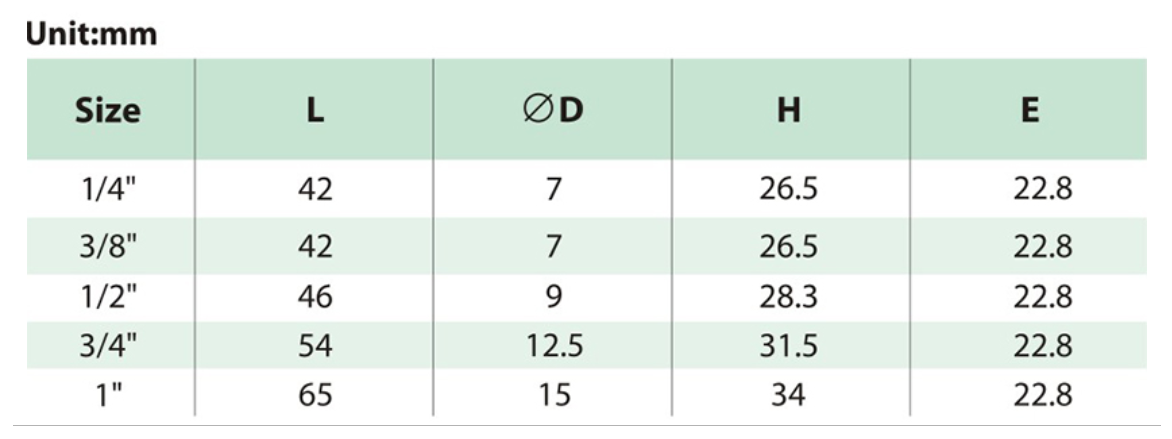

迷你球阀尺寸表格



如果您还看完对产品还不是很了解,需要更详细的(迷你球阀)介绍或者技术资料,可以来电咨询我们,我们期待您的来电。
