美标三片式球阀-法兰-ASME标准

美标三片式球阀结构：

阀体采用三片式结构，中间一个阀体，阀体内部启闭件是一个球芯，球芯两边各有一个密封圈，阀杆底部连接球芯顶部连接手柄或者气动、电动执行器、两边两个阀盖把阀体夹住、通过加长螺栓锁紧，组成。阀体标准采用美国ASME标准，可以和采用美标标准的管路连接。

美标三片式球阀原理：

通过阀杆带动球芯90°旋转、起到开关、调节介质作用，球芯分为O型开口和V型开口。O型开口用于介质开关、调节。V型开口可用于介质开关调节也可用带有杂质的介质，因为开口是V型，具有切断杂质的作用。

美标三片式球阀主要特点:

三片式结构阀体更加牢固，密封效果更好

钢球球槽上有泄压孔设计/采用脱蜡精密铸造

阀杆带有防静电设置/阀杆带有防脱出装置设计

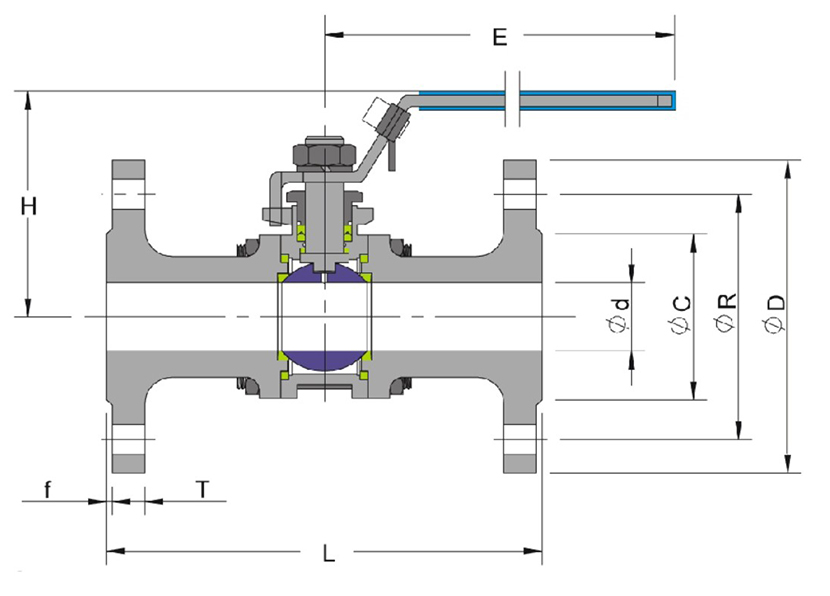

美标三片式球阀结构:

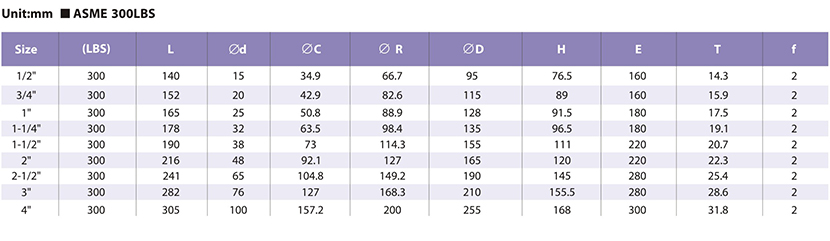

美标三片式球阀尺寸:

美标三片式球阀标准：

设计标准：ASME B16.34

厚壁标准：ASME B16.34

防火标准：API 607 ISO 10497

结构长度：ASME B16.10

法兰标准：ASME B16.5

检测标准：API 598

以上是美标三片式球阀的介绍，如果您阅读后还不是很了解这款产品，需要更详细的介绍或者技术资料图纸价格等，欢迎来电咨询我们，我们期待您的来电。
