产品详情

三段式球阀

三段式球阀-技术资料-选型-价格

压力:300LB

材质:CF8M,CF8.WCB

尺寸:1/2"-4"

手柄带锁可选

防火防静电可选

手动、气动、电动操作可选。

产品资料下载

三段式球阀-300LB-200℃-气体-水

三段式球阀介绍和作用:

三段式球阀阀体压力等级300LB,整体设计和结构、法兰等标准采用美国ASME标准,主要适用于同样采用美国ASME标准的系统管路中,通过阀杆带动球芯90°旋转来起到、打开、关闭、调节流量的作用,操作方式可以选用现场手动操作,也可以选择采用气动、电动执行器远程PLC控制。



三段式球阀阀体:

阀体采用三段式由一个阀体两个阀盖、通过螺栓锁紧固定,三段式结构、提高了阀体的抗压能力,和密封性能。



三段式球阀主要特点:

阀体采用硅溶胶精铸工艺加厚阀体,尺寸精度高,抗压能力更强。

采用ISO 5211平台设计不仅可以直接安装执行器、也可防止高温。

压盖设计在原本的密封上再进行二次密封,提高了密封性能。

阀杆带有防静电设置/阀杆带有防脱出装置设计/钢球球槽上有泄压孔设计。

球芯可选择开关调节作用的O型球芯、也可选择带切断杂质功能的V型球芯。

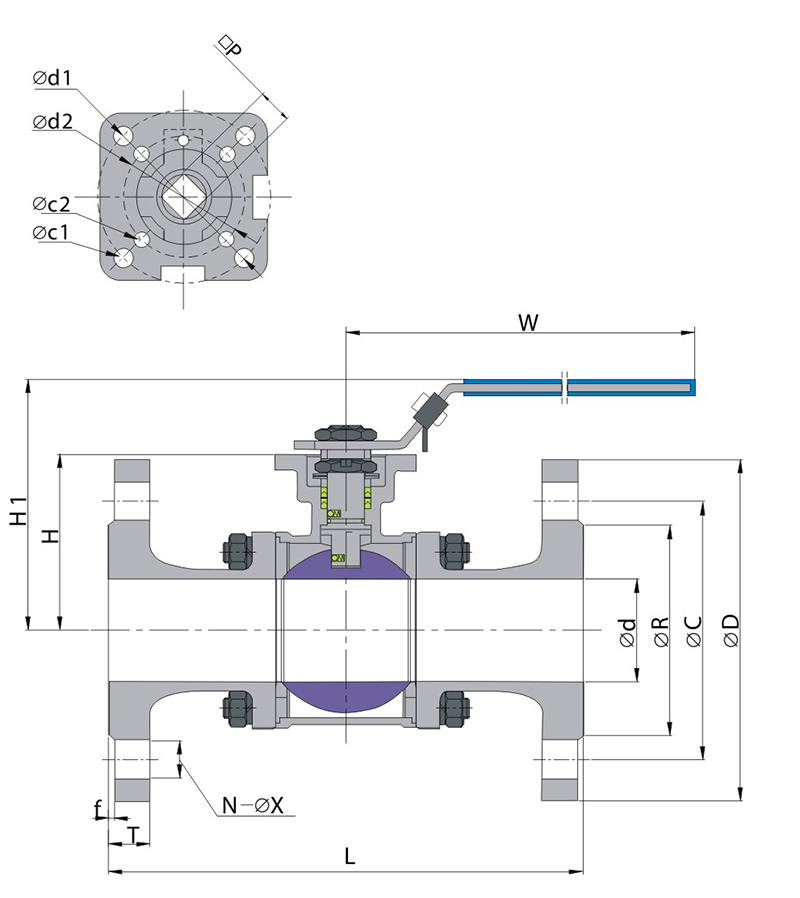

三段式球阀结构图:

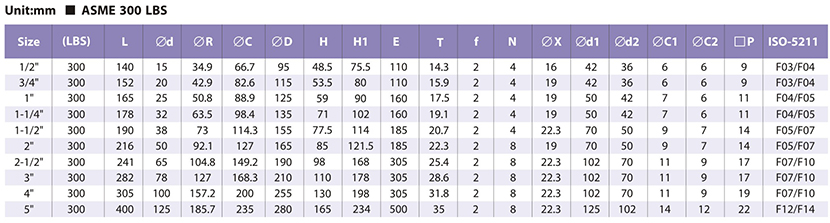

三段式球阀尺寸表:


三段式球阀应用行业:


三段式球阀标准:

设计标准:ASME B16.34

厚壁标准:ASME B16.34

防火标准:API 607 ISO 10497

结构长度:ASME B16.10

法兰标准:ASME B16.5

检测标准:API 598

以上是三段式球阀的介绍,如果您阅读后还不是很了解这款产品,需要更详细的介绍或者技术资料图纸价格等,欢迎来电咨询我们,我们期待您的来电。
