内螺纹球阀--不锈钢304-选型资料-工作原理

内螺纹球阀结构功能选型介绍：

内螺纹球阀阀体为直通式，通过内部球芯90°旋转，来起到开和关的作用。

阀体分为一片式，两片式，三片式三种阀体。

一片式阀体为一体铸造，一般用于家庭，楼宇控制等小口径，小压力管道中。

两片式阀体为两部分通过螺纹连接在一起，可应用于家庭，楼宇控制，也可用于工厂等常压（16公斤）管路中使用。

三片式阀体为三个部件连接在一起，一般用于重工业，中压力（63公斤）的管路系统中。

三种阀体结构均可应用于水、油品、气体管路中。

有NPT、BSPT、RC、G等多种螺纹，和不锈钢304、316、316L等多种材质供客户选择。

内螺纹球阀主要特点：

阀杆带有防脱出装置设计

具有减流量功能

阀体内部钢球球槽上有泄压孔设计

可选择挂锁装置

内螺纹球阀标准：

设计标准：ASME B16.34

壁厚标准：ASME B16.34

螺纹标准：ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

检测标准：MSS SP-110，EN 12266

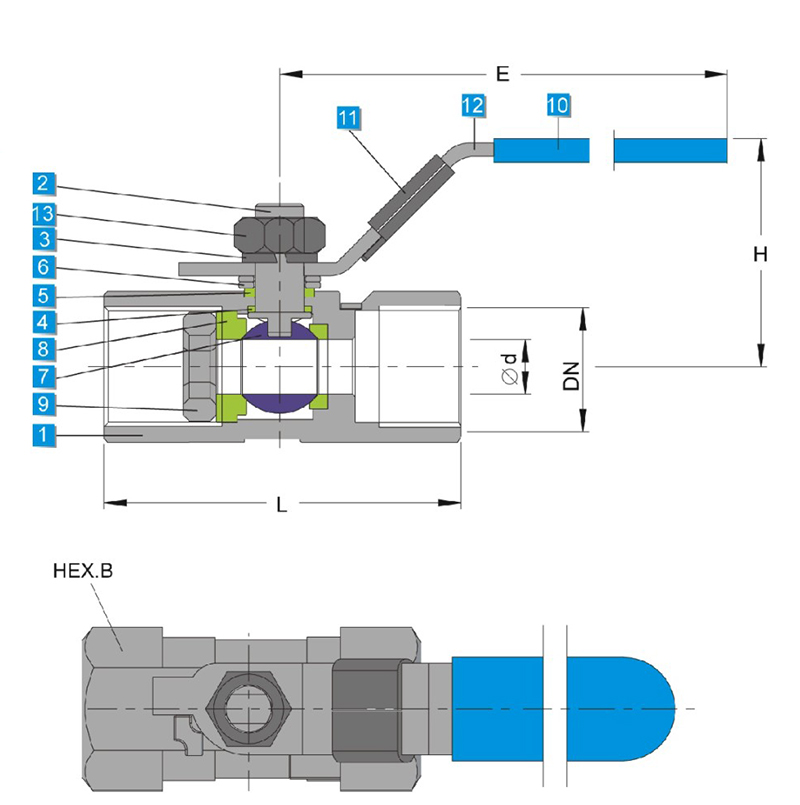

内螺纹球阀结构图：

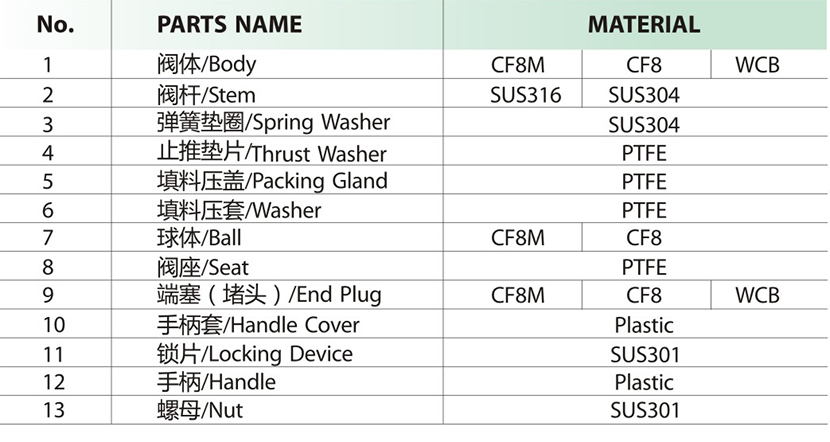

内螺纹球阀零部件和零部件材质：

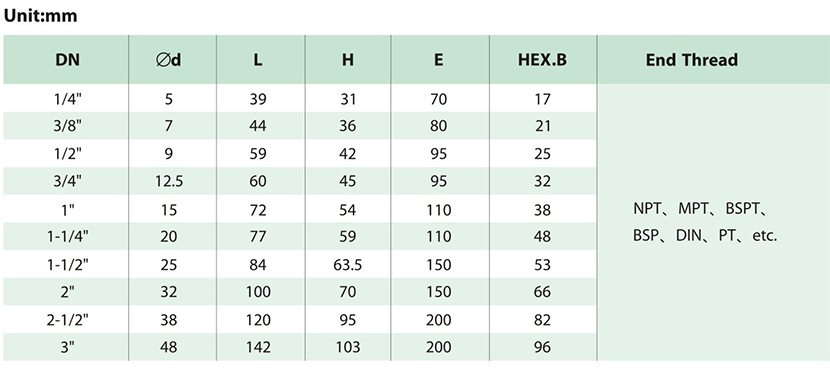

内螺纹球阀尺寸图表：
