产品详情

螺纹高压球阀

螺纹高压球阀 2000WOG

介质压力:2000WOG

流量:全通径流量

材质:CF8M,CF8,WCB

尺寸:1/4"-4"(DN6MM-DN100MM)

螺纹连接:BSP,BSPT,NPT,DIN,ISO等

介质温度:150℃(PTFE) < 250℃(PLL).


产品资料下载

螺纹高压球阀-2000WOG-两片式-性能参数


螺纹高压球阀为阀体为两片式结构,相比常规螺纹球阀,他的耐压更高,是为了针对高压介质而研发的一款产品,适用于高压介质的水、气体、油品介质中。如果需要远程智能控制可选用带高平台款式,来加装气动执行器和电动执行机构。也可以选择带锁装置,来防止使用中误操作。

多种材料(碳钢、不锈钢304/316等)和多种螺纹标准(NPT、BSPT、G等)可选,可根据客户现场工况为客户选择相匹配的。



螺纹高压球阀主要特点

加厚阀体 耐压2000WOG

阀杆带有防脱出装置设计

全通径 流量无阻力

钢球球槽上有泄压孔设计

用心选材,材质受压能力强

多种螺纹端供选择

产品尺寸经过严格的管控。

可选择挂锁装置



螺纹高压球阀标准:

设计标准:ASME B16.34

壁厚标准:ASME B16.34

螺纹标准:ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

检测标准:MSS SP-110,EN 12266


螺纹高压球阀结构图:

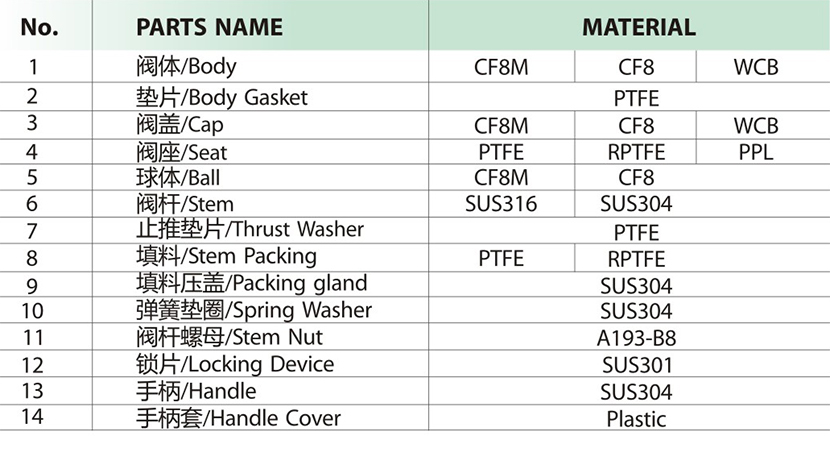

螺纹高压球阀零部件材料

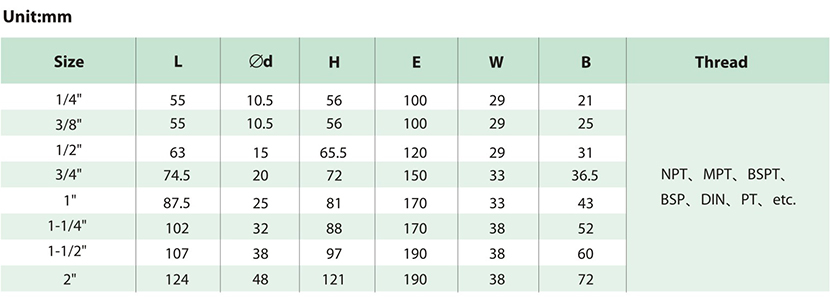

螺纹高压球阀尺寸图:





螺纹高压球阀安装注意事项:

螺纹高压球阀,安装旋转时,应使管子与阀体端面垂直。

管道段的外螺纹长度不能过长,以免连接时顶压阀门内螺纹端面。

以上是螺纹高压球阀的介绍,如果您看完还不是很了解,需要更详细的介绍或者技术资料价格等,欢迎来电咨询我们,我们期待您的来电。
